Tiêu chuẩn mặt bích
Tiêu chuẩn mặt bích (Flange Standard) là hệ thống quy định thống nhất về kích thước, vật liệu, áp suất, độ dày, kiểu kết nối và phương pháp gia công của mặt bích, nhằm đảm bảo các mặt bích từ các nhà sản xuất khác nhau có thể lắp ghép và thay thế cho nhau trong cùng hệ thống đường ống.
1 Bảng quy đổi kích thước mặt bích
Trong các hệ thống đường ống công nghiệp, mặt bích đóng vai trò kết nối các đoạn ống, van, thiết bị với nhau một cách chắc chắn và an toàn. Tuy nhiên, giữa các tiêu chuẩn như JIS, ANSI, DIN, BS luôn tồn tại sự khác biệt đáng kể về đường kính danh nghĩa (DN), đường kính ngoài (OD) và số lượng bu lông.
Vì vậy, bảng quy đổi kích thước mặt bích trở thành công cụ quan trọng giúp kỹ sư, nhà thiết kế và bộ phận mua hàng dễ dàng lựa chọn, so sánh và thay thế linh kiện giữa các hệ tiêu chuẩn khác nhau.
Tại Asia Industry, đội ngũ kỹ thuật đã tổng hợp và tối ưu hóa bảng quy đổi kích thước mặt bích chi tiết giúp người dùng rút ngắn thời gian tra cứu, đồng thời đảm bảo tính chính xác tuyệt đối trong thiết kế và thi công.
2 Phân loại các tiêu chuẩn mặt bích
2.1 Tiêu chuẩn mặt bích JIS
Tiêu chuẩn mặt bích JIS (viết tắt của Japanese Industrial Standards) là bộ tiêu chuẩn công nghiệp của Nhật Bản, được quy định bởi Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản (Japanese Industrial Standards Committee – JISC).
Phổ biến tại khu vực châu Á, đặc biệt trong các nhà máy tại Việt Nam. Cấp áp suất thường gặp: 5K, 10K, 16K, 20K.

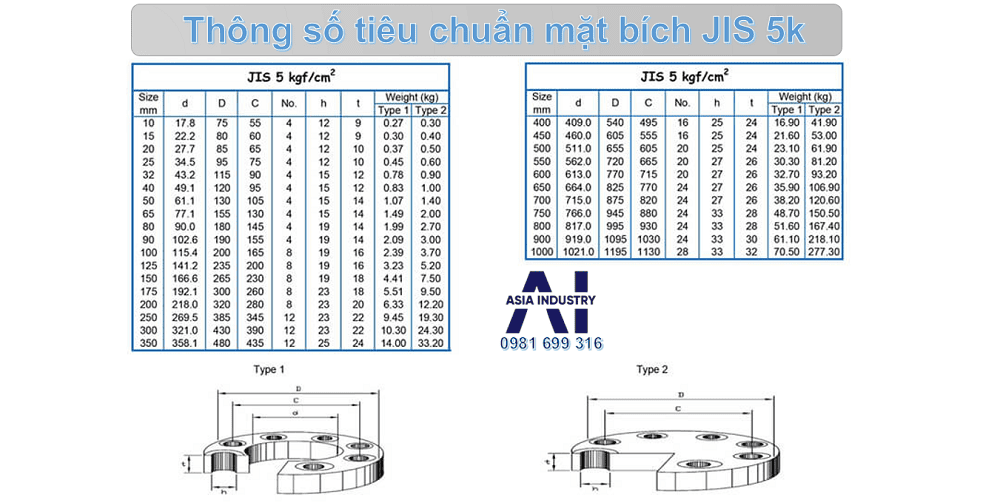

Tiêu chuẩn JIS 5K

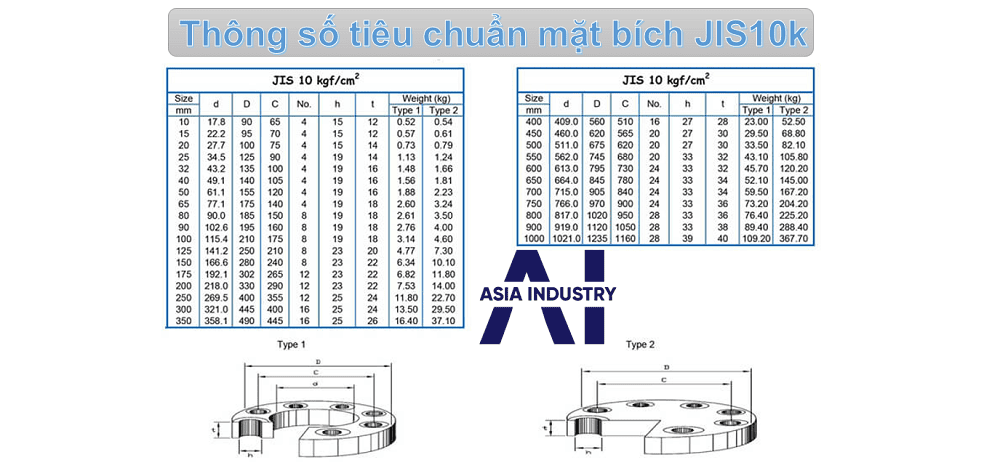

Tiêu chuẩn JIS 10K

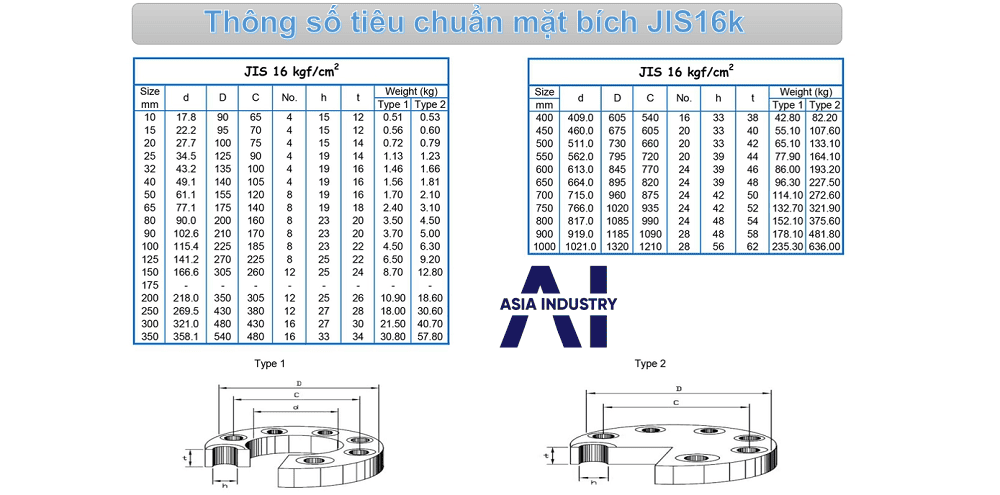

Tiêu chuẩn JIS 16K

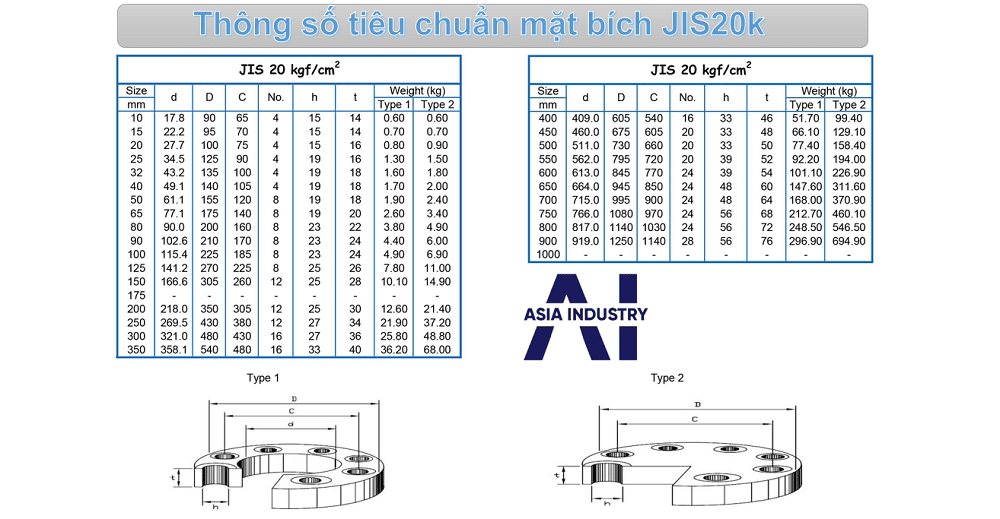

Tiêu chuẩn JIS 20K
2.2 Tiêu chuẩn mặt bích BS
Tiêu chuẩn mặt bích BS (British Standard) là hệ tiêu chuẩn Anh Quốc (United Kingdom) được ban hành bởi Tổ chức Tiêu chuẩn Anh – BSI (British Standards Institution). Hệ BS flange được sử dụng rộng rãi tại Anh, các quốc gia thuộc Khối Thịnh vượng chung (Commonwealth) và nhiều dự án quốc tế có nguồn gốc thiết kế từ châu Âu.

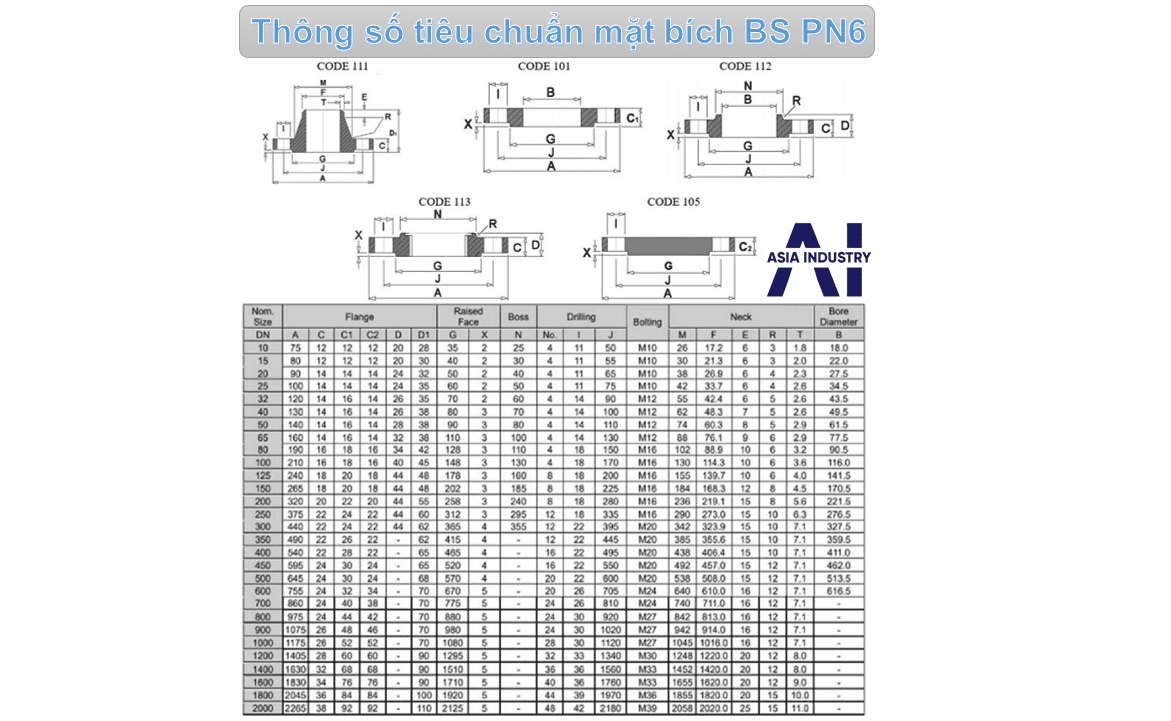

Tiêu chuẩn BS PN6

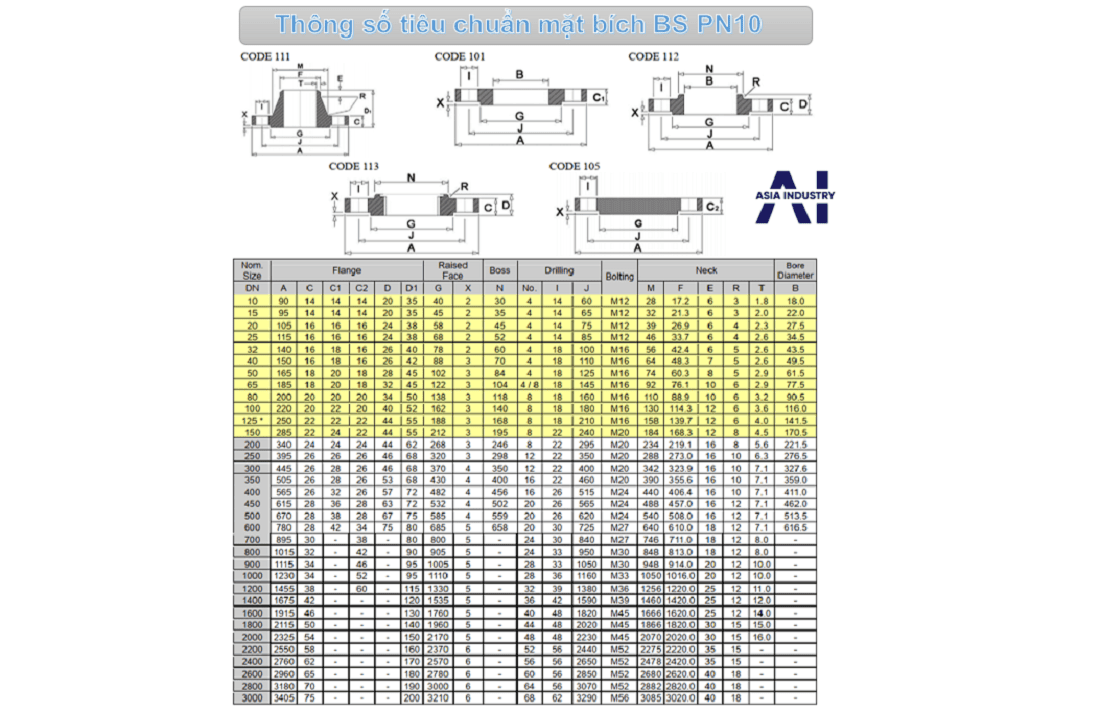

Tiêu chuẩn BS PN10

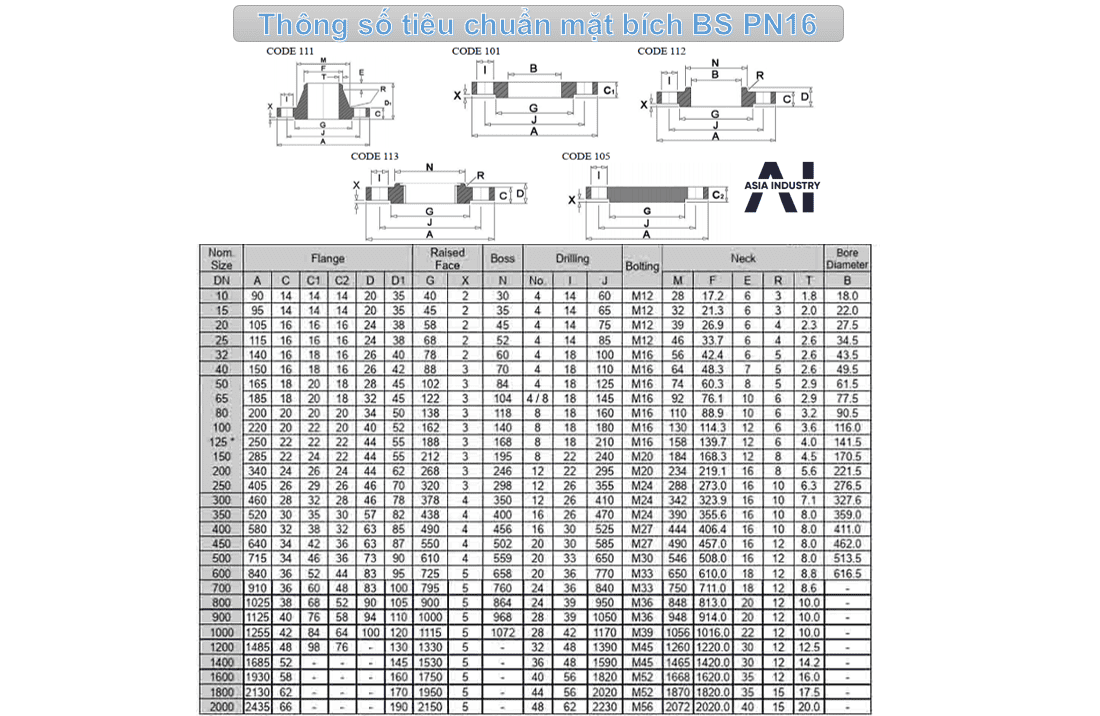

Tiêu chuẩn BS PN16

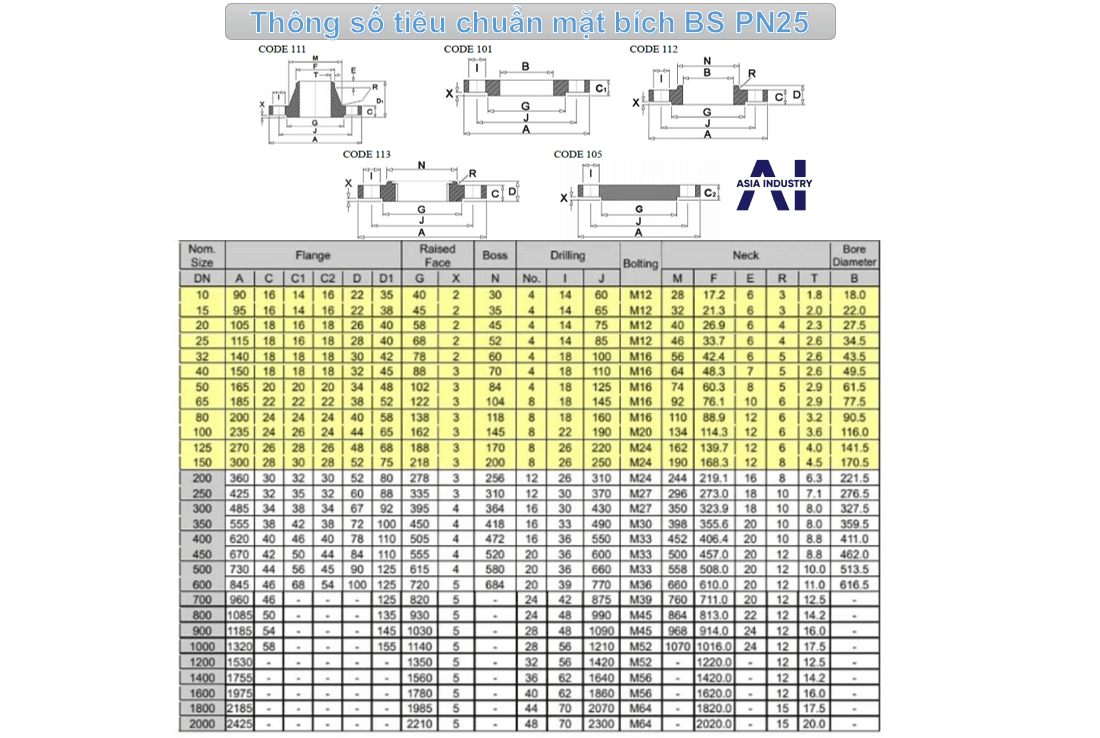

Tiêu chuẩn BS PN25

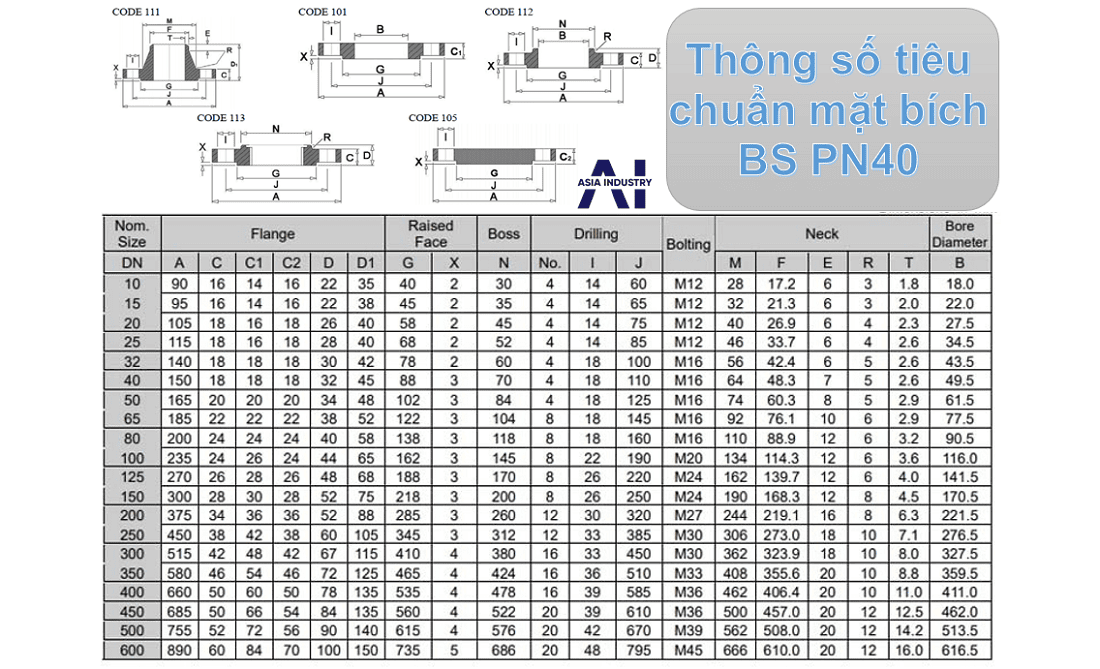

Tiêu chuẩn BS PN40
2.3 Tiêu chuẩn mặt bích ANSI
Tiêu chuẩn mặt bích ANSI là tiêu chuẩn kỹ thuật do Viện Tiêu chuẩn Quốc gia Hoa Kỳ (American National Standards Institute) ban hành, quy định chi tiết về kích thước, vật liệu, cấp áp suất, kiểu kết nối và dung sai của các loại mặt bích dùng trong hệ thống đường ống công nghiệp.
Hiện nay, tiêu chuẩn ANSI đã được hợp nhất và phát triển bởi tổ chức ASME (American Society of Mechanical Engineers) dưới tên gọi ASME B16.5, nhưng trong thực tế ngành ống, người dùng vẫn quen gọi là mặt bích ANSI.

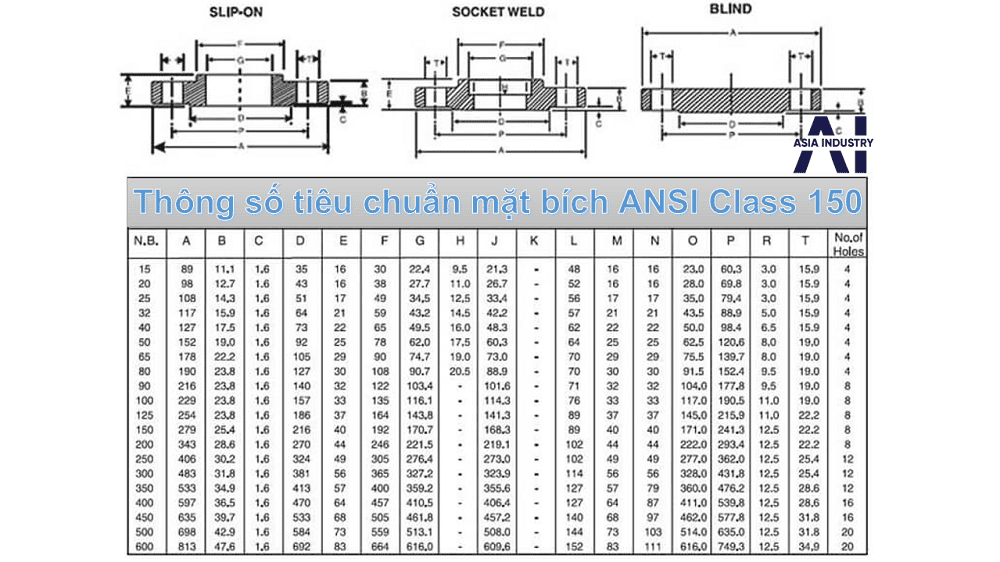

Tiêu chuẩn ANSI Class 150

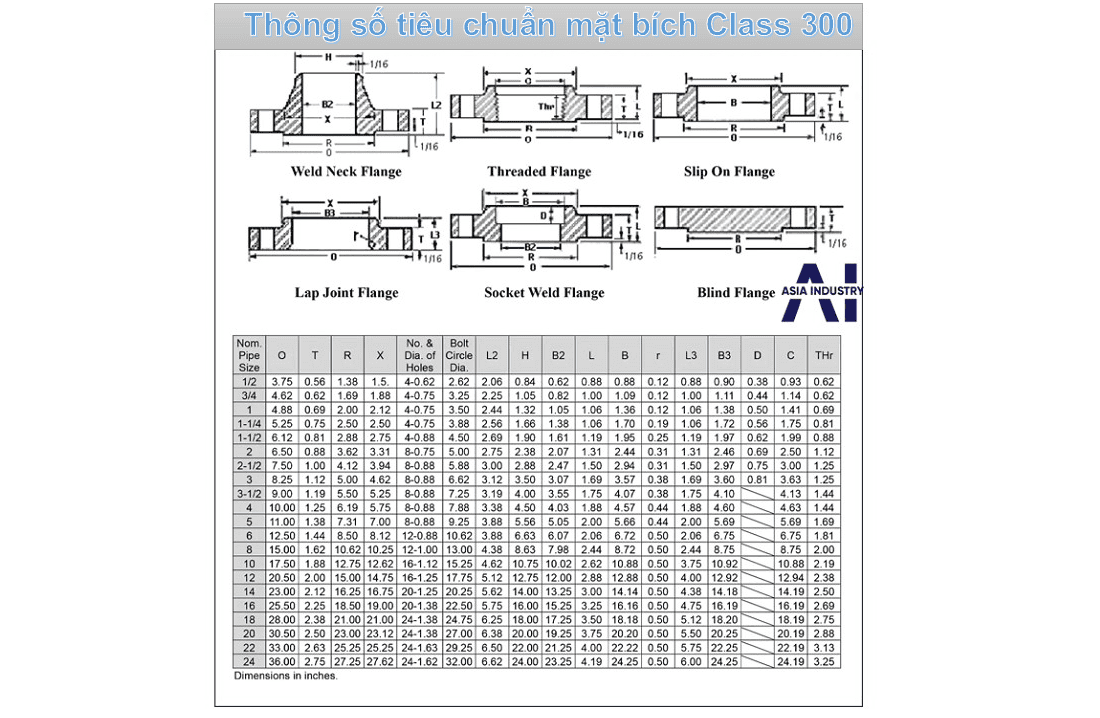

Tiêu chuẩn ANSI Class 300
2.4 Tiêu chuẩn mặt bích DIN
Mặt bích DIN (viết tắt của Deutsches Institut für Normung – Viện Tiêu Chuẩn Đức) là một trong những tiêu chuẩn được sử dụng phổ biến nhất hiện nay, đặc biệt tại khu vực châu Âu và châu Á. Đây là tiêu chuẩn được ban hành bởi Đức, đảm bảo tính thống nhất về kích thước, độ bền, vật liệu, và khả năng chịu áp suất của các loại mặt bích khi lắp đặt vào đường ống, van, hoặc thiết bị công nghiệp.

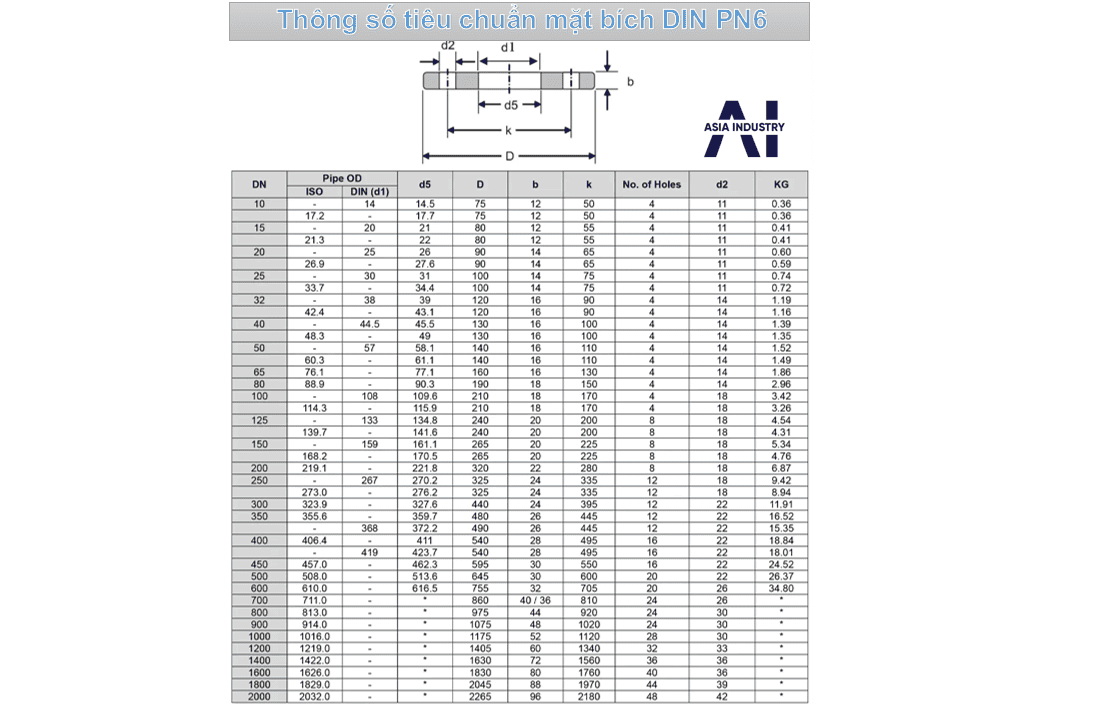

Tiêu chuẩn DIN PN6

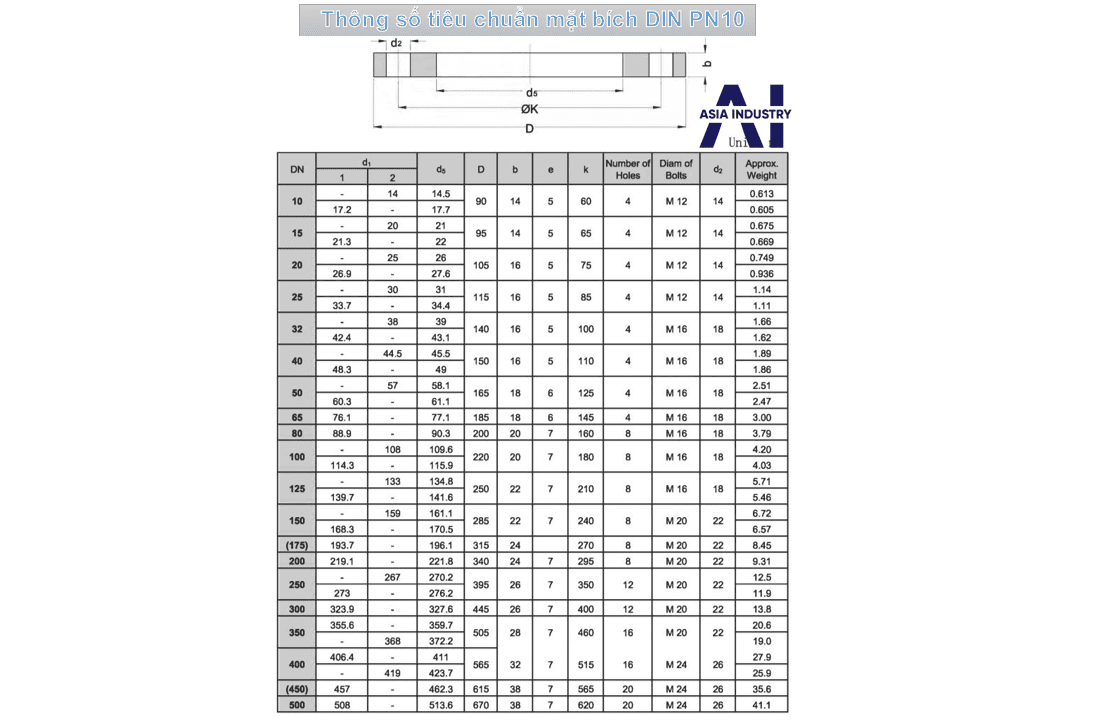

Tiêu chuẩn DIN PN10

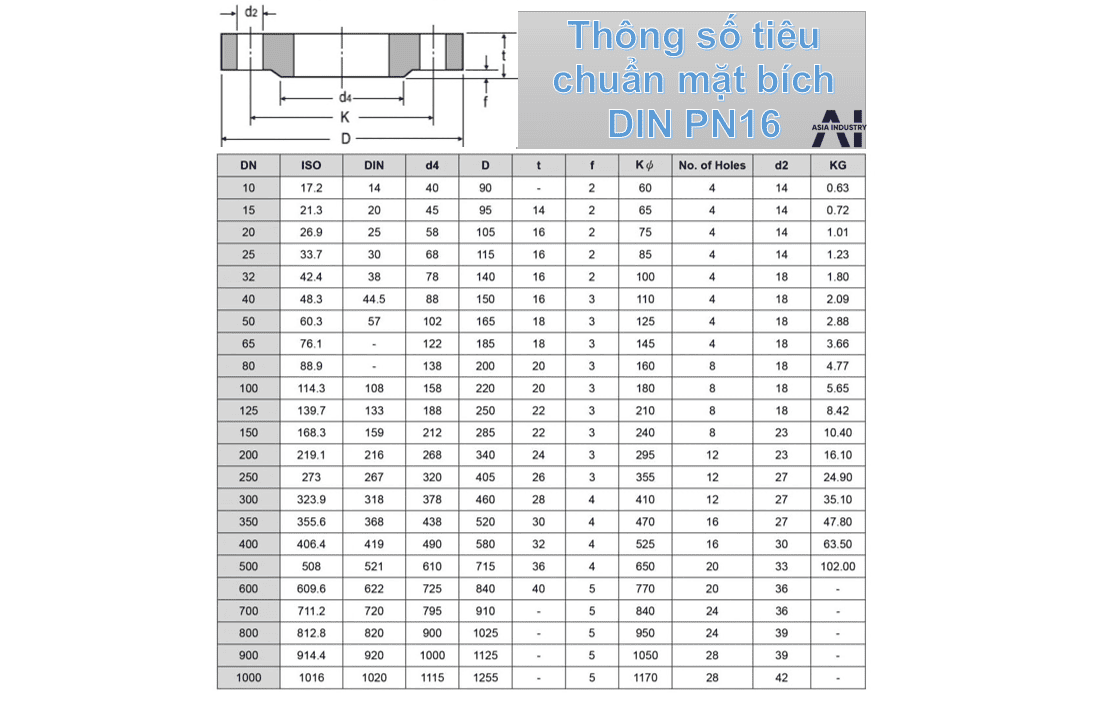

Tiêu chuẩn DIN PN16
Tiêu chuẩn DIN PN25

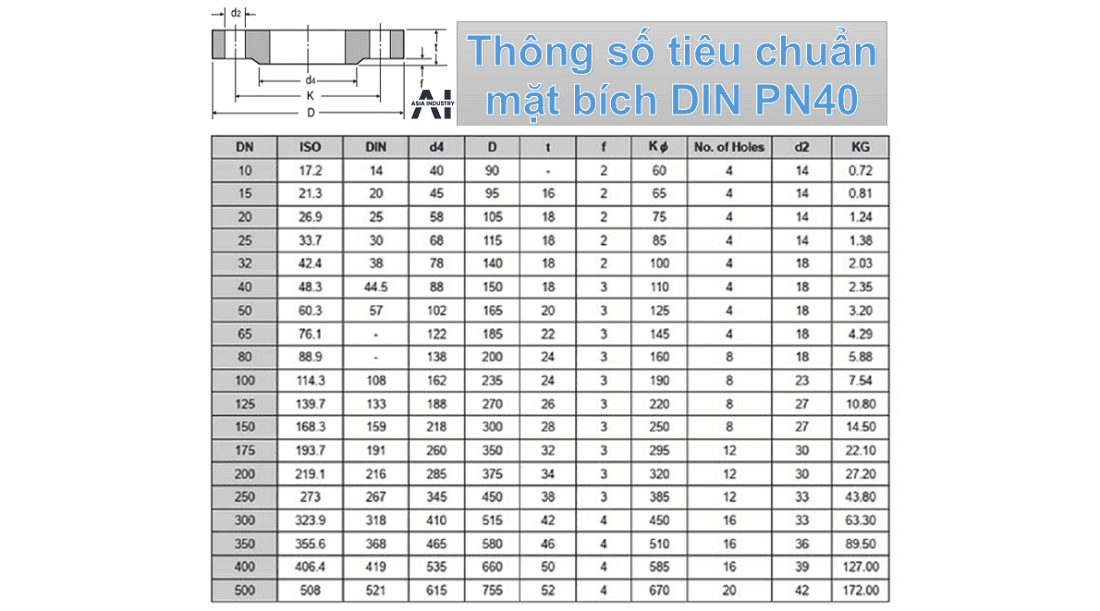

Tiêu chuẩn DIN PN40
3 Lợi ích khi sử dụng bảng quy đổi kích thước mặt bích của Asia Industry
-
Tối ưu thời gian thiết kế: Tra cứu nhanh các thông số DN, PCD, OD chỉ trong vài giây.
-
Đảm bảo tính tương thích cao: Tích hợp dữ liệu từ các tiêu chuẩn quốc tế, giúp kỹ sư xác định lựa chọn chính xác.
-
Giảm sai sót khi thi công: Hạn chế nhầm lẫn kích thước giữa các hệ thống đường ống có tiêu chuẩn khác nhau.
-
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ Asia Industry cung cấp tư vấn và giải pháp chọn mặt bích theo ứng dụng thực tế.
