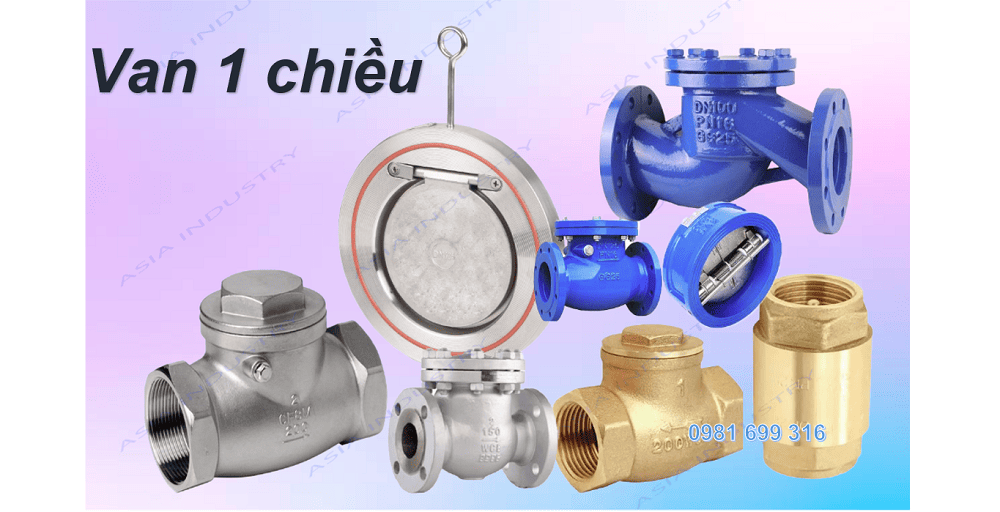

Van 1 chiều

Van 1 chiều được tin dùng rộng rãi trong các hệ thống dẫn chất lỏng,khí,hơi.Chúng ta có thể thấy các loại van này ở khắp mọi nơi kể cả trong dân dụng lẫn công nghiệp.Vậy dòng van này có cấu tạo đặc điểm như thế nào,cùng Asia tìm hiểu chi tiết về dòng sản phẩm này thông qua bài viết dưới đây.

1 Tìm hiểu van 1 chiều

Van 1 chiều có tên tiếng anh là ( Check Valve ) một trong những loại van công nghiệp quan trọng trong các hệ thống sản xuất hiện nay.Van được sử dụng với chức năng cho phép dòng chảy lưu chất đi qua theo một hướng duy nhất và ngăn chặn dòng chảy ngược lại.Ngoài ra van hoạt động hoàn toàn tự động mà không cần tác động bên ngoài,nhờ vào sự trên lệch áp lực dòng chảy giữ hai đầu của van.Nó giúp bảo vệ hệ thống đường ống,máy bơm,các phụ kiện khác khỏi tình trạng hư hỏng do dòng chảy ngược gây ra.

2 Cấu tạo van 1 chiều

Mỗi loại van một chiều đều có cấu tạo và kiểu dáng khác nhau để phù hợp với nguyên lý hoạt động và chức năng của nó,dưới đây là cấu tạo và kiểu dáng của các dòng van được sử dụng phổ biến hiện nay.

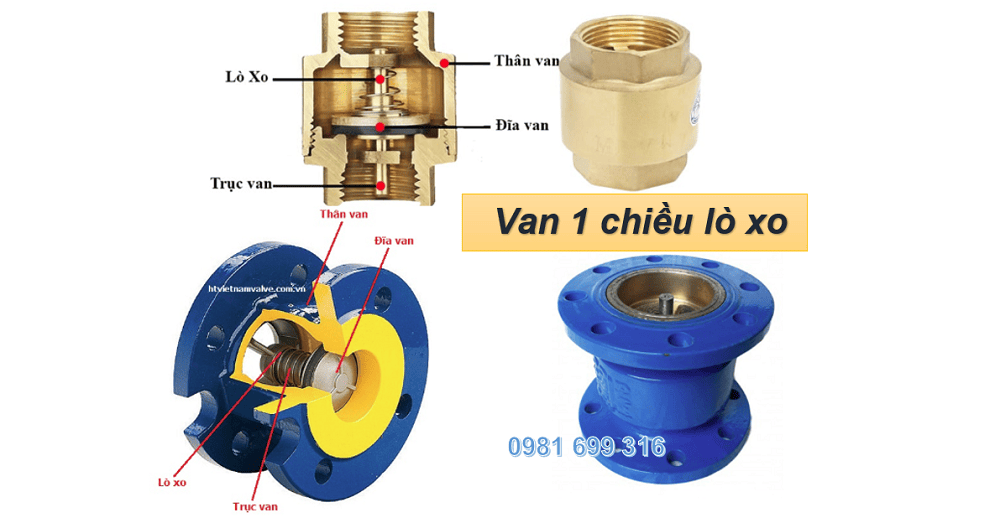

2.1 Van một chiều lò xo

Dòng van này được đánh giá là loại van vượt trội về khả năng đóng kín cũng như mặt kỹ thuật vượt trội hơn các dòng van còn lại.

*Cấu tạo

-Thân van : Được làm bằng đồng,inox,gang

-Trục van : Là điểm tựa giữ cho trục van di chuyển lên xuống.

-Cánh van : Có dạng hình tròn hoặc hình nó,được gắn chặt vào trục van.

-Lò xo : Tác động trực tiếp lên đĩa van,khiến van tự động đóng lại khi áp lực dòng chảy giảm

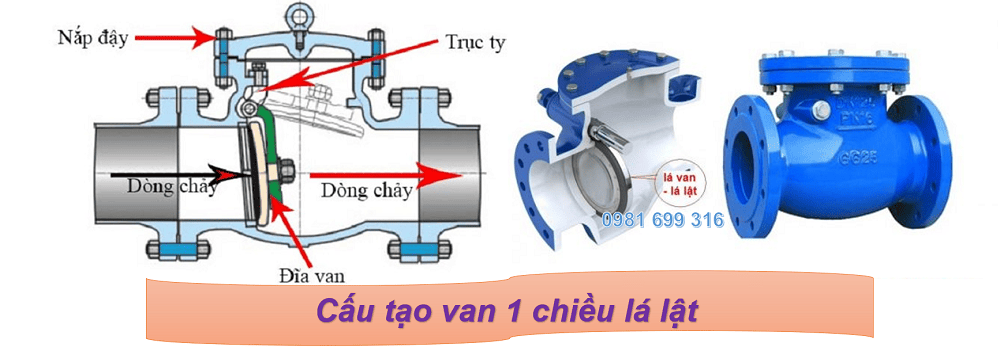

2.2 Van một chiều lá lật

Van 1 chiều lá lật là dòng van có kích thước lớn thường được thiết kế dạng nối bích vào các hệ thống đường ống,chúng có một đĩa van được gắn vào thân thông qua bản lề cho phép xoay tự do.Được sử dụng rộng rãi trong các khu công nghiệp,hệ thống cấp thoát nước quy mô lớn

*Cấu tạo

-Thân van : Có chức năng bao bọc và bảo vệ các bộ phận bên trong,thường được làm bằng inox,gang với hai đầu thiết kế dạng nối bích

-Đĩa van : Được thiết kế hình tròn hoặc hình vuông,được gắn trực tiếp vào trục van.

-Trục van : Có độ cứng,độ bền cao là điểm tựa cho đĩa van xoay.

-Nắp van : Dùng để kết nối vào thân van thông qua các lỗ bulong,có thể tháo rời vệ sinh bên trong.

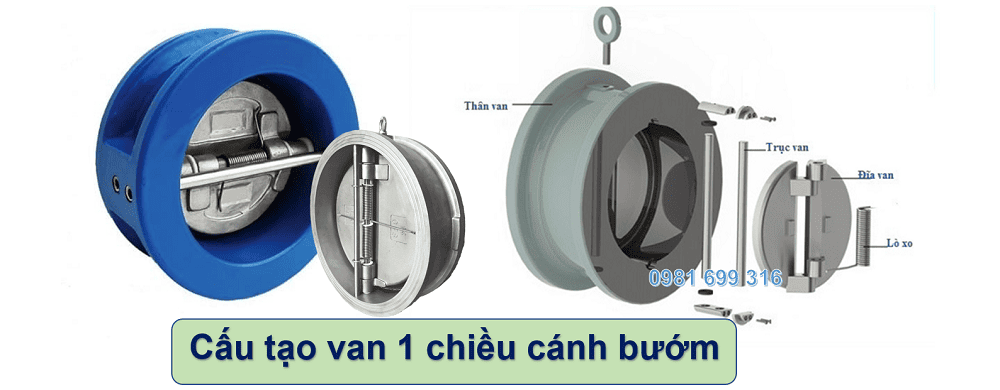

2.3 Van một chiều cánh bướm

Đối với dòng van 1 chiều cánh bướm này chúng có thiết kế khá là đơn giản so với các dòng van còn lại,dùng để kết nối vào các hệ thống đường ống theo dạng kẹp hoặc nối bích.Tuy nhiên dòng van này có một nhược điểm nhỏ là khi dòng chảy lưu chất đi qua van sẽ bị giảm một phần nào đó so với lúc ban đầu.

*Cấu tạo

-Thân van : Thường được chế tạo bằng inox,gang,có thiết kế hình tròn bao bọc bảo vệ các chi tiết bên trong.

-Đĩa van : Có thiết kế mỏng dẹp có dạng hình tròn hoặc elip,khi có áp lực dòng lưu chất chúng sẽ quay một góc 90 độ để cho dòng lưu chất đi qua.

-Trục van : Được gắn chắc chắn vào thân van giúp giữ cố định vị trí đĩa van và lò xo.

-Lò xo : Có hình dạng xoắn ốc có độ nén và độ đàn hồi tốt,có chức năng giúp cánh van đóng lại nhờ vào lực đàn hồi của mình.

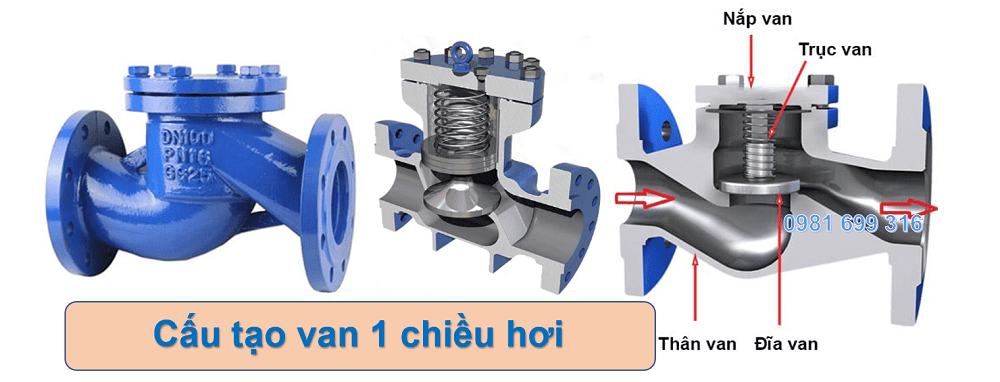

2.4 Van một chiều hơi

Dòng van này có thiết kết phần thân rất giống với van cầu hơi,chúng có thiết kế khá đơn giản với đĩa van được đặt nằm ngang và di chuyển lên xuống trong buồng van.

*Cấu tạo

-Thân van : Có hình dạng chữ S thường được chế tạo bằng gang hoặc inox.

-Đĩa van : Có dạng hình nón hoặc hình trụ có chức năng ngăn chặn hoặc cho dòng lưu chất đi qua.

-Trục van : Là điểm tựa cho đĩa van di chuyển lên xuống.

-Lò xo : Được đặt phía trên và liên kết trực tiếp với đĩa van,đẩy đĩa van về vị trí ban đầu khi ta không cấp dòng chảy.

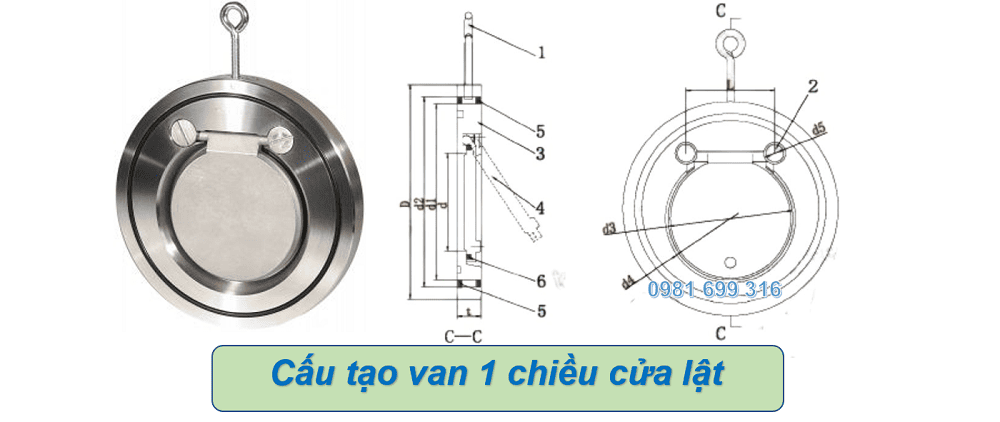

2.5 Van một chiều cửa lật

Là dòng van được thiết kế bộ khung hình tròn dạng đĩa đẹp,với độ dày mỏng phù hợp với hệ thống có không gian hẹp.

*Cấu tạo

-Thân van : Được thiết kế dạng hình tròn dẹp,thường được làm bằng inox,nhựa,gang

-Đĩa van : Là phần được gắn vào bản lề có thế chuyển động cho dòng chảy lưu chất đi qua.

-Bản lề : Là bộ phận cố định giúp giữ đĩa van một cách chắc chắn.

-Móc treo : Giúp cố đinh van vào một vị trí cần lắp đặt.

3 Phân loại van 1 chiều

Ngoài phân loại dòng van một chiều theo hình dạng thiết kế,thì chúng còn được phân loại dựa trên vật liệu chế tạo,mỗi vật liệu sẽ phù hợp với những môi trường lưu chất khác nhau,để khi lắp đặt vào các hệ thống giúp van hoạt động một cách ổn định và hiệu quả.Dưới đây là 4 vật liệu chế tạo van thường sử dụng.

+Van một chiều inox

+Van một chiều gang

+Van một chiều đồng

+Van một chiều nhựa

4 Thông số kỹ thuật

Để giúp cho các kỹ sư,nhà thầu dễ dàng trong việc lựa chọn dòng van một chiều nào sao cho phù hợp vơi yêu cầu hệ thống đề ra là điều rất quan trọng,nó quyết định đến hiệu quả làm việc cũng như độ an toàn cho người dùng.Chính vì vậy Asia cung cấp tới quý khách những thống số chi tiết về dòng van này giúp quý khách hàng dễ dàng hơn trong việc mua và sử dụng.

Kích thước : DN15 – DN600

Vật liệu : Inox,đồng,gang,nhựa

Kiểu kết nối : Nối ren,nối bích

Tiêu chuẩn bích : JIS,BS,ANSI,DIN

Áp lực : PN10,PN16

Nhiệt độ : 0 độ C ~ 200 độ C

Môi trường làm việc : Nước,khí,hơi nóng,xăng dầu,hoá chất

Hãng sản xuất : Samwoo,Wonil,AUT,ARV…

Xuất xứ : Đài Loan,Trung Quốc,Hàn Quốc,Malaysia

Bảo hành : 12 tháng

5 Ưu điểm khi sử dụng

Van 1 chiều được sử dụng rất là phổ biến trong các hệ thống dân dụng cũng như công nghiệp,điều này chứng tỏ dòng van này đem lại rất nhiều lợi ích cho người tiêu dùng.Vậy chúng có những ưu điểm gì cùng chúng tôi điểm qua một vài chi tiết nổi bật của dòng van này.

Van có thể hoạt động một cách độc lập không cần tác động từ bên ngoài.
Đa dạng về kích thước,vật liệu,kiểu dáng,giúp chúng phù hợp cho nhiều môi trường nhiệt độ khác nhau.
Ít bộ phận chuyển động giúp cho chi phí sửa chữa thấp.
Dễ dàng thay thế mà không ảnh hưởng đến cấu trúc của toàn bộ hệ thống.
Ngăn tình trạng búa nước xảy ra giúp bảo vệ van và thiết bị bền vững,lâu dài.

6 Asia – Tổng kho van 1 chiều chất lượng

Công ty Asia Industry là một trong những đơn vị cung cấp các dòng van một chiều chất lượng,uy tín nhất tại thị trường Việt Nam.Tất cả các sản phẩm đều được chúng tôi nhập khẩu trực tiếp từ nhà máy không qua trung gian,giá cả cạnh tranh nhất thị trường đem tới những trải nghiệm tuyệt vời khi quý khách đến với Asia.
