Van bi

Van bi là dòng van được sử dụng phổ biến trong các nhà máy,xí nghiệp hiện nay.Chúng được sử dụng với mục đích điều tiết hoặc đóng/mở dòng chảy lưu chất bên trong hệ thống đường ống.Van được làm từ nhiều vật liệu khác nhau như inox,gang,đồng,nhựa…được điều khiển bằng nhiều bộ truyền động như tay gạt,tay quay,khí nén,điều khiển điện.Giúp van hoạt động tốt trong nhiều môi trường nhiệt độ khác nhau.

1 Cấu tao van bi

Như chúng ta đã biết mỗi một loại van bi,van cổng,van bướm,van một chiều…sẽ có cấu tạo và công dụng khách nhau.Chính vì vậy khi mua và sử dụng quý khách cần hiểu rõ chi tiết về van,phù hợp cho mục đích sử dụng.Dưới đây là cấu tạo của dòng van bi gồm các phần chính sau :

–Thân van : Đây là bộ phận bao bọc bên ngoài,thường được chế tạo từ các chất liệu như inox,gang,nhựa…chuyên dùng để kết nối với các đường ống theo kiểu nối ren,nối hàn,nối bích.

–Trục van : Là bộ phận quan trọng trực tiếp kết nối giữa bộ điều khiển và bi van,khi có tín hiệu từ bộ điều khiển thông qua trục van làm bi van xoay theo các góc 90 độ.Trục van được thiết kế đơn giản phụ thuộc vào vật liệu cấu tạo nên van,có độ chắc chắn và độ dài khác nhau,phụ thuộc vào kích thước bi van.

–Bi van : Đây là bộ phận quan trọng nằm bên trong van,có cấu trúc hình cầu và được khoét một lỗ xuyên tâm,có chức năng ngăn chặn hoặc cho phép dòng chảy lưu chất đi qua.Bi van thường xuyên tiếp xúc với môi trường lưu chất nên thường được chế tạo bằng inox,thép,nhựa…

–Bộ điều khiển : Gồm nhiều loại như tay gạt,tay quay,điều khiển khí nén,điều khiển điện,để thực hiện việc đóng mở van.Mỗi loại sẽ có những đặc điểm riêng biệt khác nhau và được lắp trực tiếp vào thân van.

–Gioăng làm kín : Thường được làm bằng chất liệu cao su như EPDM,teflon…  thường được lắp đặt bên trong van.Gioăng giúp bi van khi đóng được kín hơn,hạn chế rõ rỉ lưu chất ra bên ngoài,giúp bảo vệ an toàn cho hệ thống khi sử dụng.

2 Phân loại van bi

2.1 Phân loại van theo vật liệu

Hiện nay,các dòng van bi được sử dụng và lắp đặt trong nhiều hệ thống khác nhau,chính vì vậy để lưa chọn được dòng van phù hợp với môi trường làm việc là điều vô cùng quan trọng,dưới đây là các loại vật liệu cấu tạo nên van :

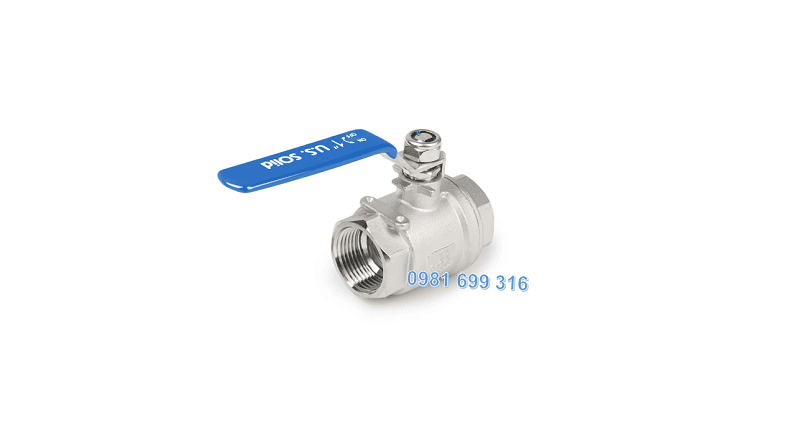

I. Van bi inox

Là dòng van được là hoàn toàn bằng vật liệu cao cấp inox 201,inox 304,inox 316,với khả năng chống gỉ,chống oxy hóa tốt,hoạt động đa dạng trong môi trường áp suất lớn,nhiệt độ cao.

II. Van bi gang

Dòng van này thường có kích thước vừa và lớn,thường được sử dụng kiểu kết nối bích vào đường ống,bên ngoài được phủ lớp sơn epoxy giúp hạn chế rò rỉ do tác động môi trường,giúp gia tăng độ bền cho van.

III. Van bi thép

Là dòng van được làm hoàn toàn bằng thép không gỉ hoặc thép đúc,dòng van này có độ bền cơ học cao,phù hợp cho các môi trường nước nóng,khí hơi,xăng dầu.

IV. Van bi nhựa

Được làm hoàn toàn bằng nhựa PVC,UPVC,CPVC…sử dụng tốt trong các môi trường có chất ăn mòn như axit,bazo,muối.Van bi nhựa thường được lắp đặt vào hệ thống theo kiểu nối ren,rắc co,mặt bích.

V. Van bi đồng

Van bi đồng là dòng van được làm hoàn toàn bằng chất liệu đồng,thường sử dụng cho các hệ thống có kích thước nhỏ.Van có giá thành rẻ sử dụng phổ biến trong các hệ thống căn hộ,khu trung cư,gia đình hiện nay.

Hình ảnh các loại vật liệu chế tạo nên van.

2.2 Phân loại van theo kiểu kết nối

Mỗi loại van khi được người tiêu dùng sử dụng lắp đặt cho các hệ thống phải phù hợp và đảm bảo an toàn đối với người sử dụng.Chính vì thế việc chọn lựa loại kết nối phù hợp là vô cùng quan trọng.Dưới đây là 3 kiểu kết nối chủ yếu của loại van bi này :

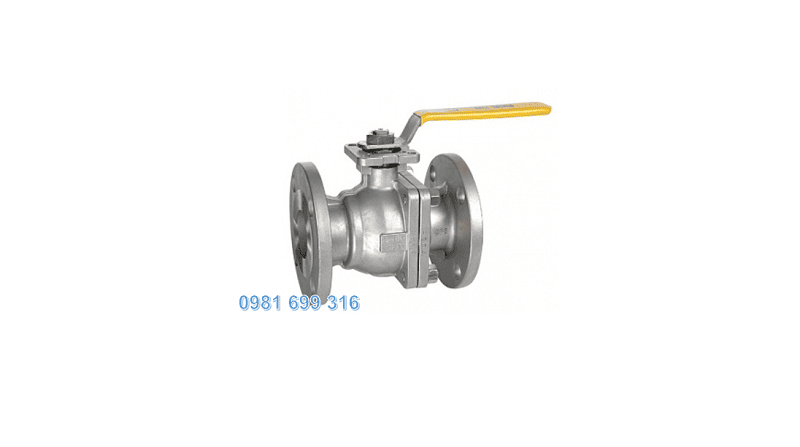

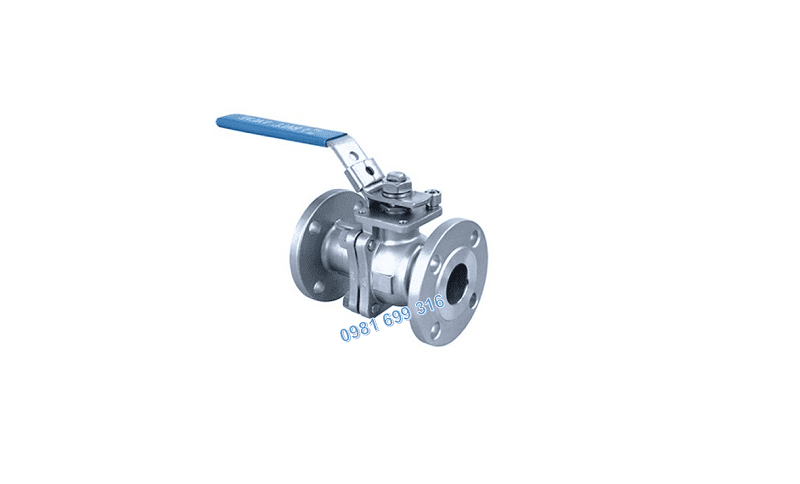

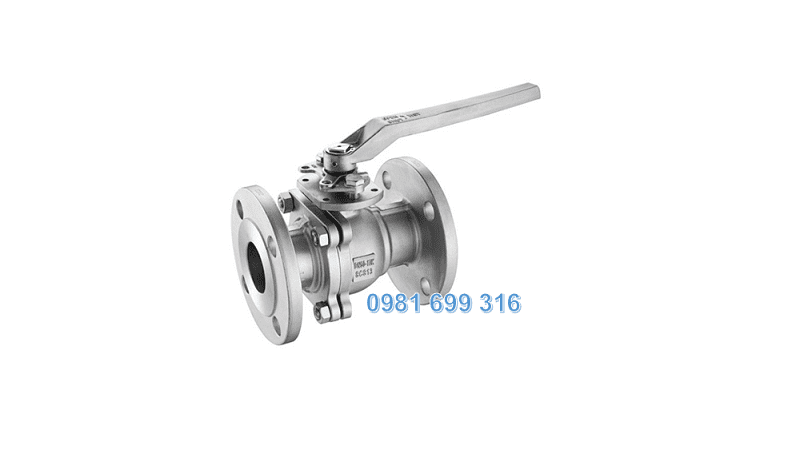

– Nối bích : Là dòng van được sử dụng phổ biến trong các hệ thống dân dụng và công nghiệp hiện nay.Van bi nối bích có nhiều loại khác nhau 2 thân,3 thân,thường dùng trong việc kết nối với đường ống vừa và lớn.

– Nối hàn : Đây là loại van được đấu nối hàn trực tiếp vào đường ống,phương pháp này có độ kín khít tuyệt đối,tạo nên sự kín khít cao,van làm việc tốt trong mối trường áp suất lớn,nhiệt độ cao.

– Nối ren : Dòng van bi này thường dùng cho đường ống có kích thước nhỏ từ DN8 -DN50,giúp người dùng tiện lợi cho việc lắp đặt và thay thế.

2.3 Phân loại van theo bộ điều khiển

Để lắp đặt van vào các hệ thống,người sử dụng cần quan sát vị trí lắp đặt,lựa chọn dòng van có kiểu điều khiển nào sao cho thích hợp nhất,giúp dễ dàng thao tác đóng mở cũng như tiết kiệm chi phí nhân công.Dưới đây là 4 dòng van bi có các kiểu điều khiển thường gặp :

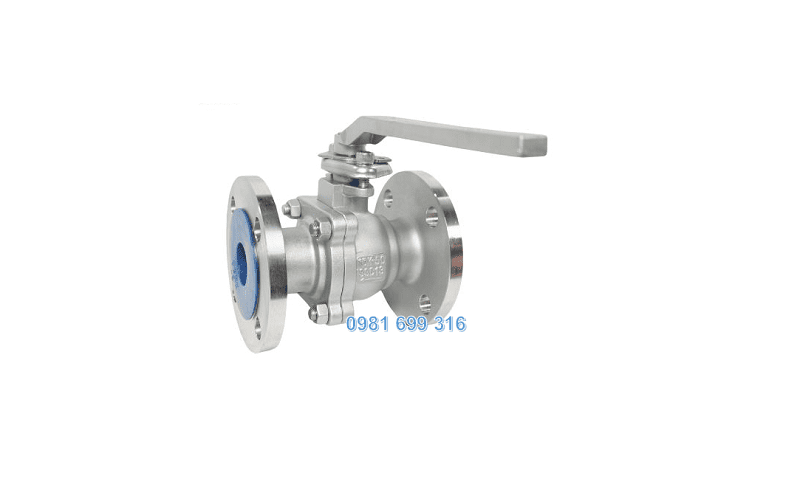

Tay gạt : Là một trong những thiết bị điều chỉnh lưu lượng dòng chảy lưu chất bằng cách gạt tay qua trái hoặc phải một góc 90 độ để thực hiện việc đóng mở.Với cách sử dụng đơn giản không yêu cầu chuyên môn giúp dòng van này được sử dụng rộng rãi trong các nhà máy,xí nghiệp hiện nay.

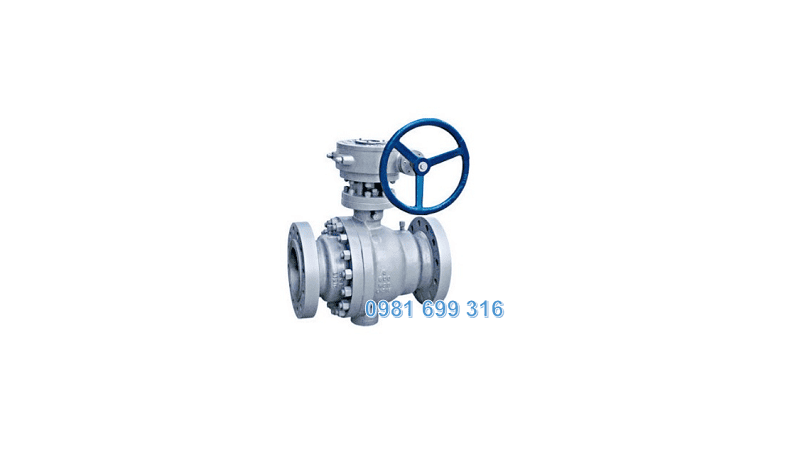

Tay quay : Sử dụng phương pháp điều khiển bằng sức người,thông qua bộ phận điểu khiển là tay quay hay còn gọi là vô lăng.Thường sử dụng cho loại van có kích thước lớn giúp người dùng dễ dàng đóng mở,tiết kiệm sức lực khi sử dụng.

Điều khiển khí nén : Dòng van này có tích hợp bộ truyền động bằng khí nén,giúp chuyển hóa năng lượng khí nén thành chuyển động cơ học đóng/mở.có hai kiểu tác động là tuyến tính hoặc ON/OFF.

Điều khiển điện : Là dòng van công nghiệp được vận hành hoàn toàn tự động bằng điện áp,có chức năng đóng mở một cách nhanh chóng,hiệu quả,thích hợp với nhiều quy mô hệ thống khác nhau.

2.4 Phân loại van theo kiểu van

Khác với các dòng van bướm,van cổng,van 1 chiều…thì thân van bi được thiết kết theo nhiều kiểu khác nhau như :

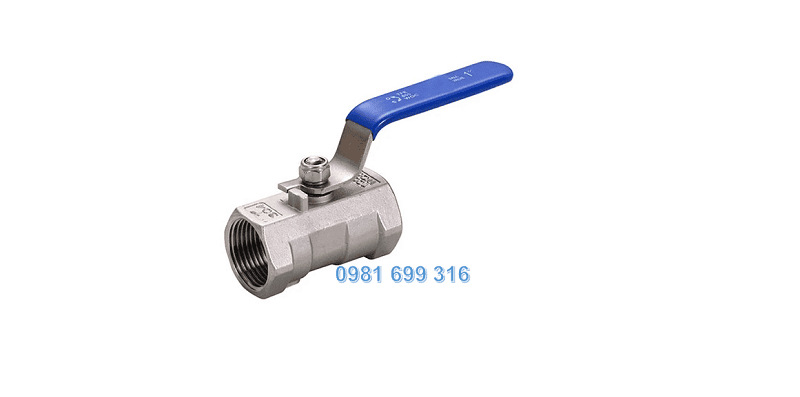

Van bi 1 mảnh : Hay còn được gọi là van bi 1 thân,được đúc liền hoàn toàn nguyên khối,thường sử dụng cho các đường ống nhỏ.Đảm bảo độ kín khít và an toàn khi sử dụng.

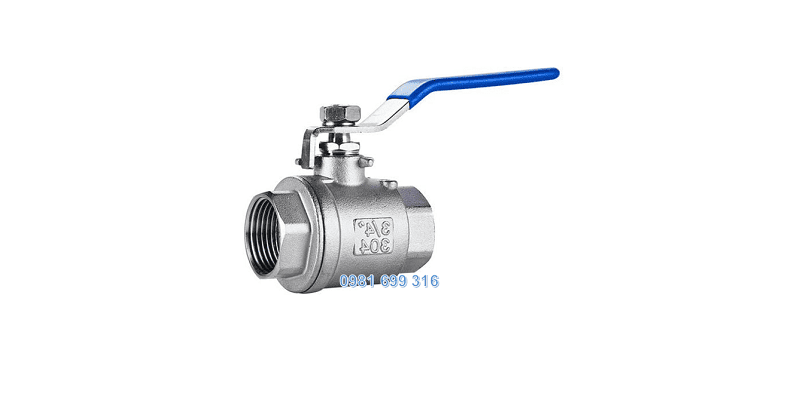

Van bi 2 mảnh : Là dạng van được cải tiến từ van bi một mảnh.Van được thiết kế theo dạng hai thân tách biệt nhau,kết nối lại với nhau bằng các bulong chắc chắn.Với thiết kế 2 thân thuận tiện cho việc bảo trì,sửa chữa.

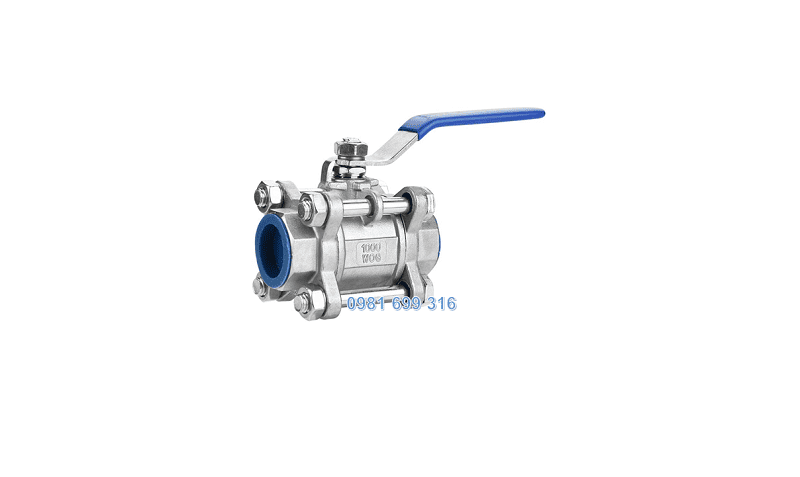

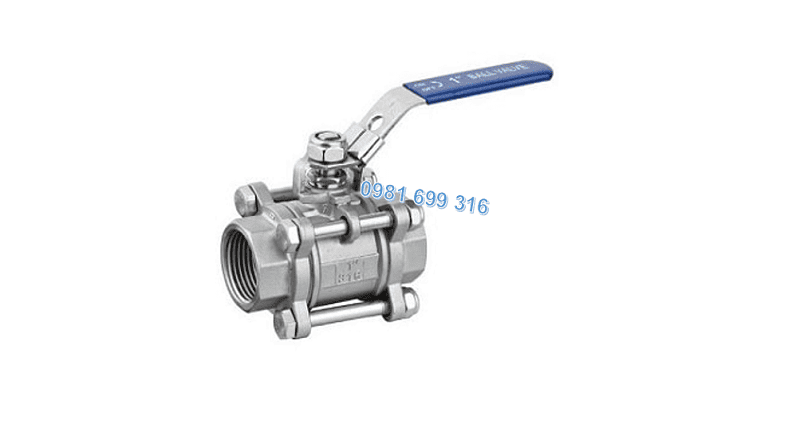

Van  bi 3 mảnh : Là loại van có thân được thiết kế thành 3 phần riêng biệt.Có thể tháo ra hoặc ghép lại một cách dễ dàng.Có thể thay thế sửa chữa các bộ phận trong van mà không cần phải thay thế toàn bộ van.

3 Hướng dẫn lắp đặt van

Việc lắp đặt van bi đòi hỏi kĩ thuật và kiến thức chuyên môn.Bắt buộc người tiêu dùng phải tuân thủ theo các yêu cầu an toàn cho từng hệ thống,dưới đây một số bươc cơ bản lắp đặt van.

-Trước tiên cần xem xét môi trường hoạt động và ứng dụng để lựa chọn van sao cho phù hợp.Nếu môi trường có tính anh mòn cao nên chọn các loại van được làm từ các vật liệu chống gỉ,chống oxy hóa tốt.

-Xem xét nhiệt độ môi trường làm việc,nên chọn các dòng van có thể chịu được áp suất và nhiệt độ cao hơn 5% so với thông số tối đa của hệ thống.

-Đo kích thước đường ống và chọn loại van có kích thước cũng như kiểu kết nối sao cho phù hợp.

-Lắp đặt van vào đường ống,kiểm tra lại một lượt xem đã chắc chắn hay chưa.

-Xong quá trình lắp đặt,kiểm tra van có thể đi vào sử dụng như bình thường.

4 Thông số kĩ thuật

Dưới đây là một vài thông số kĩ thuật của nhà sản xuất đưa ra,để quý khách hàng nắm bắt và lựa chọn sao cho phù hợp nhất,giúp tiết kiệm chi phí,cũng như an toàn cho người sử dụng.

Kích thước : DN8 – DN600

Vật liệu : Inox,gang,đồng,nhựa

Kiểu kết nối : Nối ren,nối bích,nối hàn

Áp lực : PN10,PN16,PN25

Nhiệt độ : 0 độ C ~ 200 độ C

Môi trường làm việc : Nước,khí,ga,xăng,dầu,hóa chất

Kiểu van : 1 thân,2 thân,3 thân

Xuất xứ : Đài Loan,Trung Quốc,Hàn Quốc,Nhật Bản,Malaysia

Bảo hành : 12 tháng

Tình trạng : Hàng sẵn kho

5 Ứng dụng van bi trong thực tế

Van bị là một trong những dòng van kiểm soát dòng chảy tối ưu,mang lại hiệu quả vượt trội trong công nghiệp.Với cấu tạo đơn giản,kèm theo những ưu điểm nổi bật,những ứng dụng thường gặp của dòng van này trong thực tế.

-Hệ thống xử lý nước : Dùng cho các đường ống cung cấp nước,xử lý nước thải tại các khu dân cư,khu công nghiệp.

-Hê thống hóa chất : Được dùng để đóng mở trong các hệ thống sản xuất axit,bazo,dung dịch có tính ăn mòn khác.

-Hệ thống khí : Với các kiểu kết nối kín khít chúng được tin tưởng sử dụng cho các đường ống dẫn hơi nóng,hơi lạnh,ga,khí đốt.

-Sử dụng trong các hệ thống sản xuất bia,rượu,đồ uống,bánh kẹo.

-Sử dụng cho các hệ thống tưới tiêu chăn nuôi,trồng trọt.
