Van bi 3 ngã

Van bi 3 ngã hay tiếng Anh gọi là 3-way ball valve,là loại van đa hướng,có thiết kế 3 cổng kết nối hình chữa T và L cho dòng chất lưu chảy qua 2 hoặc 3 hướng khác nhau.

1 Giới thiệu về van bi 3 ngã là gì ?

Van bi 3 ngã là dòng van cho phép lưu chất chảy qua cả 3 đường ống của van theo phương ngang hoặc thẳng đứng,nó thường được làm bằng chất liệu inox,gang,đồng,nhựa,tùy thuộc vào các đường ống khác nhau. Van bi thường được sử dụng để điều hướng và chuyển hướng trong các hệ thống và thiết bị.

2 Thông số kỹ  Van bi 3 ngã

– Kích Thước : DN15 – DN150

– Vật Liệu : Inox,đồng,gang,nhựa

– Áp lực : PN10,PN16,PN25

– Kiểu lắp : Lắp bích,lắp ren

– Nhiệt độ : 0 độ C ~ 180 độ VC

– Môi trường hoạt động : Nước,dầu,khí,ga

– Xuất xứ : Đài Loan,Hàn Quốc,Trung Quốc,Malaysia

3 Cấu tạo nguyên lý hoạt động của Van bi 3 ngã

Cấu Tạo van bi 3 ngã :

• Thân van : Là bộ phận bao quanh liên kết tất cả các bộ phận khác trong van,thường được làm từ Inox,nhựa,gang,đồng.
• Bi Van : Được cấu tạo hình cầu,có kích thước rỗng ở giữa bi bằng với kích thước đường ống.
• Trục Van : Là bộ phận kết nối giữa đĩa van và bộ điều khiển.
• Gioăng làm kín : Thường làm bằng vật liệu cao su tránh hạn chế rò rỉ lưu chất.

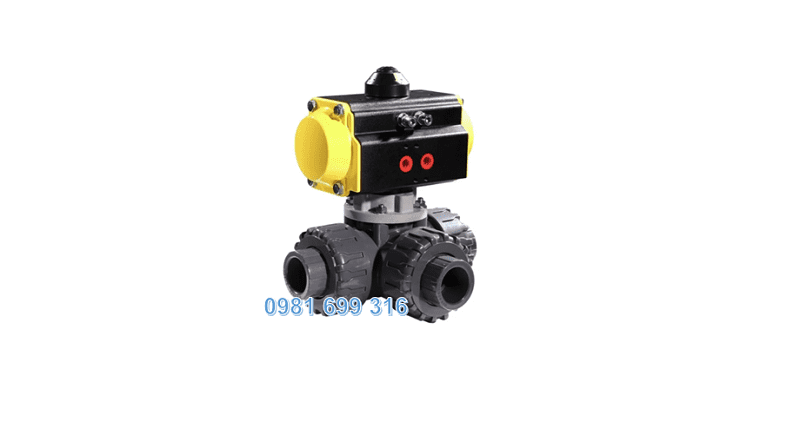

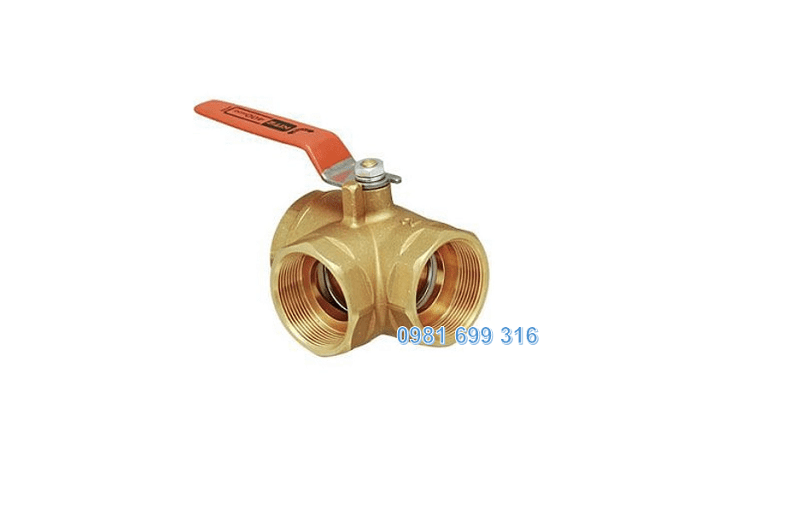

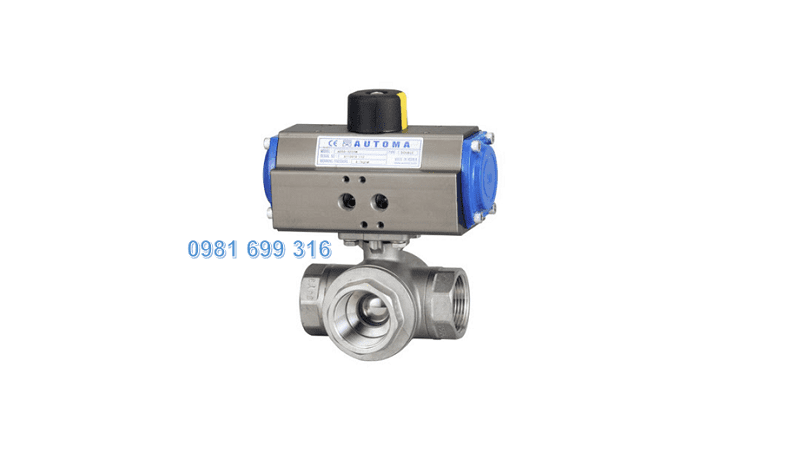

• Bộ điều khiển chuyển động : Tay quay,tay gạt,điều khiển khí nén,điều khiển điện.

Phân loại

Van bị  hình chữ L : là thiết kế quả bi bên trong dạng chữ L,khi mở chúng chỉ cho 2 cổng lưu thông với nhau,còn cổng còn lại sẽ bị chặn.

Van bi hình chữ T : là dòng van thiết kế quả bi có 3 lỗ thông với nhau,trong quá trình hoạt động có thể sử dụng bộ điều khiển để đóng mở lưu chất thông qua cả 3 cửa hoặc chặn 1 cửa và lưu thông 2 cửa còn lại, Nên dòng van bi 3 này thường được dùng để điều hướng hay chuyển hướng dòng chảy lưu chất trong hệ thống.

4 Ưu điểm của van bi ba ngã

Cấu tạo bằng nhiều vật liệu khác nhau,đa dạng về kích thước,mẫu mã.

Thiết kế nhỏ gọn tiện lợi cho việc sử dụng,lắp đặt,sửa chữa.

Thiết kế 3 ngã giúp thu gọn hệ thống đường ống cũng như không gian sử dụng.

Điều tiết dòng chảy một cách chính xác hạn chế hư hỏng.

Sử dụng bộ điều khiển khác nhau dễ dàng cho người sử dụng trong việc đóng mở hệ thống lớn nhỏ.

5 Ứng dụng trong hệ thống đường ống

Sử dụng trong các hệ thống cung cấp nước sạch,sử lý nước thải.

Hệ thống máy bơm,trạm bơm,nhà máy thuỷ điện.

Sử dụng trong các hệ thống đường nước trồng chọt,chăn nuôi.

Sử dụng cho các nhà máy sản xuất bia rượu,thực phẩm.

Sử dụng cho các hệ thống phòng cháy chữa cháy khu dân cư,khu công nghiệp.

6 Asia Industruy đơn vị xuất nhập khẩu lớn nhất Việt nam

Đơn vị Asia Industry là đơn vị chuyên cung cấp các loại van bi chính hãng,đầy đủ giấy tờ CO~CQ,hóa đơn VAT,đa dạng về mẫu mã kích thước phù hợp với nhiều đường ống khác nhau,đảm bảo chất lượng cũng như giá thành rẻ nhất thị trường.

Liện hệ trực tiếp ngay cho chúng tôi để được tư vấn hỗ trợ lắp đặt.
