Van bi điều khiển khí nén

Van bi điều khiển khí nén là loại van bi được vận hành tự động dưới áp suất khí nén trong bình khí sẽ đẩy pittong di chuyển qua lại.Khi pittong di chuyển sẽ truyền động lên trục quay dưới lực momen xoắn làm trục quay xoay trái hoặc phải để đóng mở van

1 Van bi điều khiển khí nén là gì ? Ưu điểm của van bi khí nén

Van bi điều khiển khí nén hay còn gọi là van bi khí nén là một phụ kiện van thuộc nhánh van bi.Cũng như những dòng van bi khác thì van bi điều khiển khí nén có cấu tạo cơ bản và nguyên lí hoạt động là làm xoay tròn viên bi cầu có lỗ ở giữa thân van dựa vào lực tác động từ trục quay để vận hành đóng mở.Van bi khí nén được lắp đặt trong đường ống giúp lưu thông dòng chảy hoặc chặn dòng chảy của lưu chất di chuyển trong hệ thống đường ống

Van bi điều khiển khí nén có mục đích sử dụng và nguyên lí hoạt động cơ bản giống với van bi gạt tay chúng ta thường thấy chỉ khác ở chỗ là cách vận hành hoàn toàn tự động và dựa vào áp lực của khí nén tạo ra tác động lên pít tông tạo ra một lực momen xoắn tác động lên trục van để vận hành bi cầu xoay

• Vận hành hoàn toàn tự động thay thế cho sức người
• Thiết kế nhỏ gọn dễ dàng lắp đặt ở những vị trí có diện tích chật hẹp
• Khả năng chịu nhiệt và chịu áp lực cao
• Sử dụng được trong nhiều môi trường lưu chất khác nhau

2 Cấu tạo và phân loại

Van bi điều khiển khí nén cũng có cấu tạo đơn giản cũng chỉ gồm 2 phần là phần thân van và bộ điều khiển khí nén

2.1 Cấu trúc thân van

• Thân van được làm từ gang,thép,inox…giúp bảo vệ những chi tiết bên trong và cho phép lưu chất lưu thông qua
• Bi cầu van được làm từ inox có khoét 1 lỗ ở giữa để dẫn lưu chất cháy qua khi van mở
• Gioang làm kín làm từ cao su cao cấp nhằm tránh dò gì lưu chất
• Một phần trục van được kết nối với bi cầu giúp bi cầu đóng hoặc mở

2.2 Cấu trúc bộ điều khiển khí nén

• Vỏ điều khiển khí nén được làm từ hợp kim nhôm chứa những bộ phận chi tiết bên trong
• Bộ phận pít tông dưới tác động của khí nén làm pít tông di chuyển qua lại
• Phần bánh răng được kết nối trực tiếp với pít tông khi pít tông di chuyển sẽ truyền 1 lực mô men xoắn cho trục quay
• Một phần trục quay dưới tác động lực mô men xoắn sẽ làm bi cầu xoay trái hoặc phải để đóng mở van

Phân loại van bi điều khiển khí nén dựa vào cấu tạo bên ngoài và hình thức kết nối mà van bi khí nén có nhiều chúng loại khác nhau để phù hợp với mục đích sử dụng và quá trình vận hành

2.3 Phân loại

• Van bi khí nén 2 mảnh là dòng van mà thân van được ghép lại từ 2 phần khác nhau

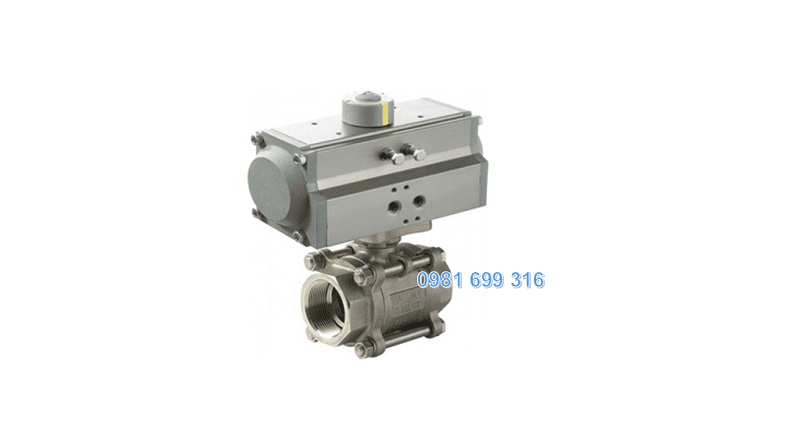

• Van bi khí nén 3 mảnh là dòng van mà thân van được ghép lại từ ba phần riêng biệt
• Van bi khí nén 2 ngã là dòng van có 2 đầu ra vào để lưu chất lưu thông qua

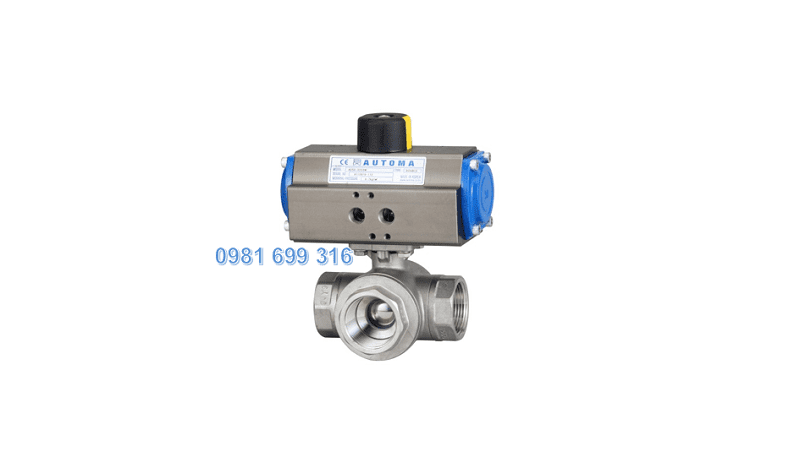

• Van bi khí nén 3 ngã là dòng van co 3 đầu ra vào để lưu chất lưu thông qua
• Van bi khí nén nối bích là dòng van có gắn mặt bích để kết nối với đường ống
• Van bi khí nén nối rắc co là van có gắn sẵn rắc co để kết nối với đường ống
• Van bi khí nén ren vặn là dòng van mà hai đầu van có gắn sẵn ren

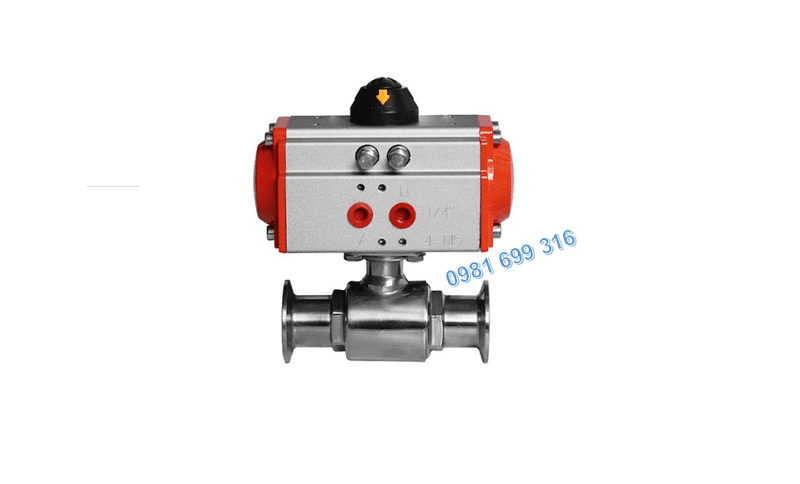

• Van bi khí nén lắp clamp là dòng van dùng kẹp clamp để kết nối
• Một số hình ảnh minh họa cho các dòng van bi khí nén

3 Thông số kĩ thuật

Vật liệu sản xuất: gang,thép,inox,nhựa…

Kích thước : DN15,DN20,DN25,DN32…DN500

Áp lực làm việc : 10bar,16bar,20bar,25bar,40bar…

Nhiệt độ làm việc : từ -10ºC đến 200ºC

Hình thức kết nối : ghép mặt bích,nối rắc co,nối ren,ghép clamp

Môi trường làm việc : Nước,xăng dầu,hóa chất,axit

4 Ứng dụng trong hệ thống đường ống

Với nền công nghiệp hóa,hiện đại hóa ngày càng phát triển mạnh mẽ thì ngành công nghiệp đừng ống nói chung và phụ kiện nói riêng cũng rất phát triển nên van bi điều khiển khí nén hoàn toàn tự động cũng là một phụ kiện khá quan trọng trong các hệ thống đường ống cũng như nhà máy xí nghiệp

• Sử dụng trong nhà máy sản xuất và cung cấp nước sạch
• Sử dụng trong các nhà máy bia hơi,nước ngọt,nước có ga
• Sử dụng trong hệ thống nhà máy lọc hóa dầu và đường ống liên quan
• Sử dụng trong các nhà máy sản xuất hóa chất
• Sử dụng trong các hệ thống khí,hơi như nồi hơi lò hơi
