Van bi inox 3 mảnh

Trong các hệ thống lắp đặt đường ống hiện nay,dòng van công nghiệp được sử dụng phổ biến trong các hệ thống đường ống khác nhau,nhằm thực hiện các chức năng được đặt ra.Một trong số đó là dòng van bi inox 3 mảnh,cùng chúng tôi tìm hiểu kỹ hơn về dòng van này.

1 Hình dạng và thiết kế van bi inox 3 mảnh

Van bi inox 3 mảnh là dòng van được cấu tạo với ba mảnh riêng biệt có thể tác rời hoặc ghép lại với nhau một các dễ dàng,tiện lợi cho việc thay thế,sửa chữa các chi tiết,tránh thay thế hoàn toàn.Ngoài ra van được làm hoàn toàn từ vật liệu inox 304,inox 316,giúp khả năng chống oxy hóa chống rỉ tốt, thường được sử dụng rộng rãi trong các ngành công nghiệp,thực phẩm,cấp thoát nước…

2 Cấu tạo và nguyên lý hoạt động van bi

Cấu tạo van bi ba mảnh :

• Thân van : Có cấu tạo 3 mảnh được lắp rắp chặt chẽ và cố định bằng 4 trục bulong để tạo thành cấu trúc vững trải,được làm hoàn toàn bằng inox.
• Bi van : Được làm hoàn toàn bằng inox có lỗ hỗng ở giữa,giúp dòng lưu chất đi qua hiệu quả và ổn định
• Trục van : Phần kết nối giữa tay gạt và bi van
• Gioăng làm kín : Thường được làm bằng cao su,giúp bi van kín khiết,hạn chế rò rỉ lưu chất.
• Bộ điều khiển : Là bộ phận tạo lực để giúp vận hành van.Phương thức chủ yếu là tay gạt.

Nguyên lý hoạt động :

Khi truyền lực vào bộ điều khiển thì lực cơ năng sẽ truyền vào trục van để làm cho bi van xoay các góc khác nhau từ 0 độ – 90 độ,thông thường van có 2 trạng thái đóng mở hoàn tương đương với các góc 0 độ và 90 độ.

3 Phân loại các dòng van bi inox 3 mảnh

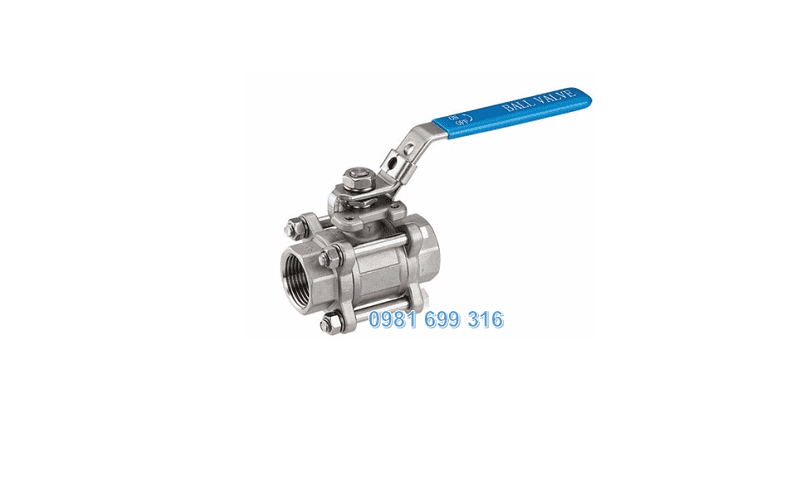

Van bi 3 thân lắp ren : Kiểu kết nối nhanh chóng,dễ dàng lắp đặt sửa chữa,dùng để kết nối vào các đường ống ren trong.

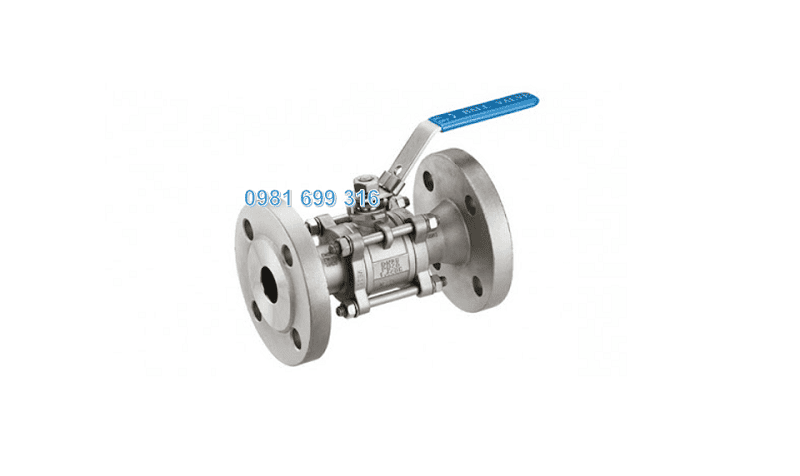

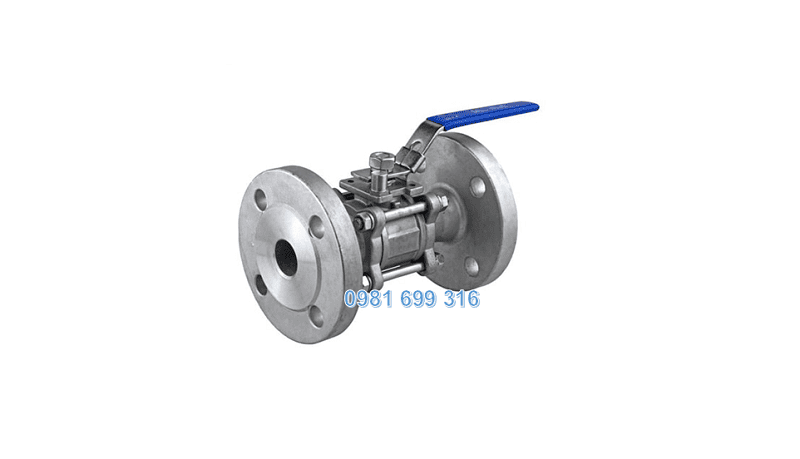

Van bi 3 thân nối bích : Được thiết kế 2 đầu mặt bích,kiểu kết nối này cho phép sự chắc chắn cũng như chịu được áp lực tốt hơn.Được sử dụng đa dạng trong các hệ thống lớn nhỏ khác nhau.

4 Ưu điểm khi sử dụng

Làm bằng vật liệu inox sử dụng phù hợp cho các môi trường nước sạch,xử lý nước thải,hóa chất.

Van chịu được áp suất lớn nhiệt độ cao.

Kích thước đa dạng,thiết kế nhỏ gọn thuận tiện cho việc vận chuyển,lắp đặt.

Có độ bền cao,dễ dàng thay thế khi hỏng hóc,tuổi thọ sử dụng lâu dài.

Lưu chất chảy qua không bị anh hưởng,không bị hiện tượng giảm áp hay tụt áp.

5 Thông số kĩ thuật van bi

Kích thước : DN15 – DN300

Vật liệu : Inox 201,Inox 304,Inox 316

Kiểu kết nối : Nối ren,nối hàn,nối bích

Áp lực : PN10,PN16

Nhiệt độ : 0 độ C ~ 180 độ C

Môi trường làm việc : Nước,khí,ga,xăng,dầu,hóa chất

Xuất xứ : Đài Loan,Trung Quốc,Malaysia,Hàn Quốc

6 Tổng kho van bi tại Asia Industry

Hiện tại công ty chúng tôi chuyên xuất nhập khẩu các loại van bi đa dạng về kích thước,kiểu dáng,xuất xứ khác nhau,giúp người tiêu dùng dễ dàng lựa chọn và sử dụng.

Đảm bảo chất lượng sản phẩm chính hãng,đầy đủ giấy tờ CO~CQ, hóa đơn VAT.

Liên hệ ngay cho chúng tôi để được tư vấn và báo giá .
