Van bướm điều khiển điện có cấu tạo và nguyên lý hoạt động phức tạp hơn các dòng van điện từ và van khí nén.Tuy nhiên với việc vận hành nhẹ nhàng,hiệu quả,đảm bảo an toàn,giúp cho dòng van này trở nên phổ biến nhất hiện nay.

1 Van bướm điều khiển điện

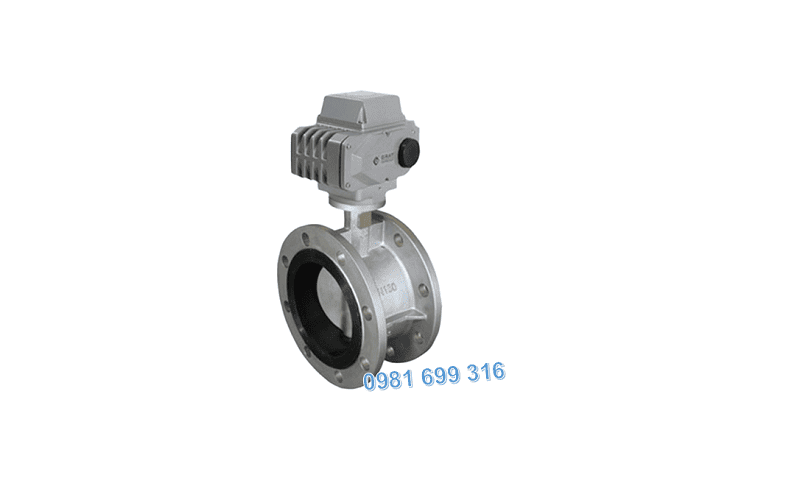

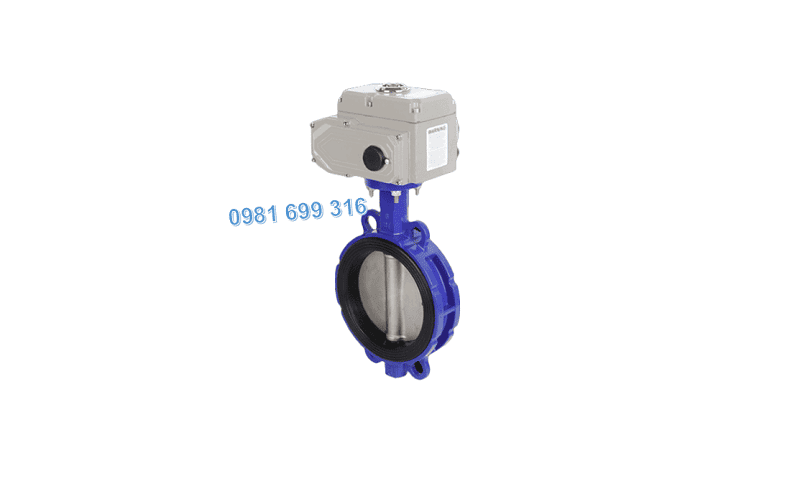

Van bướm điều khiển điện là thiết bị điều tiết dòng chảy lưu chất bên trong đường ống khi đi qua van thông qua cơ chế điều khiển điện.Đĩa van được thiết kế hình tròn,thường được làm bằng inox giúp giảm sự mất mát áp suất và năng lượng,tăng hiệu quả làm việc của van và giảm chi phí khi vận hành.Được ứng dụng rộng rãi trong hầu hết các ngành công nhiệp,chằng hạn như hóa chất,năng lượng.

2 Cấu tạo van bướm điều khiển điện

Được sản xuất với nhiều thương hiệu,kiểu kết nối,hay chất liệu khác nhau,nhưng nhìn chung cấu tạo của van bướm điều khiển điện đều có các bộ phận giống nhau,trong đó van được cấu tạo gồm 2 phần riêng biệt là thân van và bộ điều khiển,cùng chúng tôi tìm hiểu chi tiết về chúng.

2.1 Thân van bướm :

– Thân van : Thường được chế tạo từ nhiều vật liệu khác nhau như inox,gang,thép,nhựa,có độ cứng và khả năng chống chịu với áp lực tốt.Là bộ phận bao bọc các cơ cấu bên trong đồng thời chịu áp lực nhiều nhất từ ngoại lực và môi trường,

– Trục van : Đảm nhận nhiệm vụ truyền momen lực từ bộ điều khiển xuống cánh van để thực hiện việc đóng mở van.

– Đĩa van : Được thiết kế hình tròn nằm bên trong van,cố định chắc chắn vào trục van,thực hiện việc ngăn chặn hoặc cho dòng chảy lưu chất đi qua khi đĩa van được quay qua trái hoặc phải một góc 90 độ.

– Gioăng làm kín : Thường được làm hoàn toàn bằng cao su,nằm giữa thân van và cánh bướm,giúp van kín khít hạn chế rò rỉ lưu chất.

– Các bộ phận khác : Để làm được một van bướm hoàn chỉnh không thể thiếu các phụ kiện như bulong,ốc vít.

2.2 Bộ điều khiển điện :

– Thân bộ điều khiển điện : Thường được làm bằng nhựa hoặc nhôm,được thiết kế dạng hộp,có chứa năng bảo vệ và chứa các bộ phận bên trong.

– Bộ phận hiển thị trạng thái van : Thường được đặt ở chỗ dễ nhìn nhất của bộ điện,giúp người dùng dễ dàng kiểm soát trạng thái đóng mở,tăng độ an toàn khi sử dụng.

– Mô tơ điện : Là bộ phận rất quan trọng giúp chuyển đổi từ năng lượng điện thành năng lượng cơ.

– Tay quay : Một số bộ điện được tích hợp thêm bộ tay quay để hỗ trợ người sử dụng thực hiện việc đóng mở khi mất điện.

– Phụ kiện khác : Như linh kiện điện tử,vi mạch,dây điện.

3 Phân loại van bướm

Phân loại theo chất liệu :

Tương tự nhiều dòng van khác,để thuận tiện cho việc lắp đặt cũng như đảm bảo độ an toàn cho từng hệ thống,mà các dòng van bướm được làm từ nhiều vật liệu khác nhau để phù hợp cho việc sử dụng.van được làm từ 4 vật liệu chính sau :

• Van bướm điện Gang
• Van bướm điệm Inox
• Van bướm điện Thép

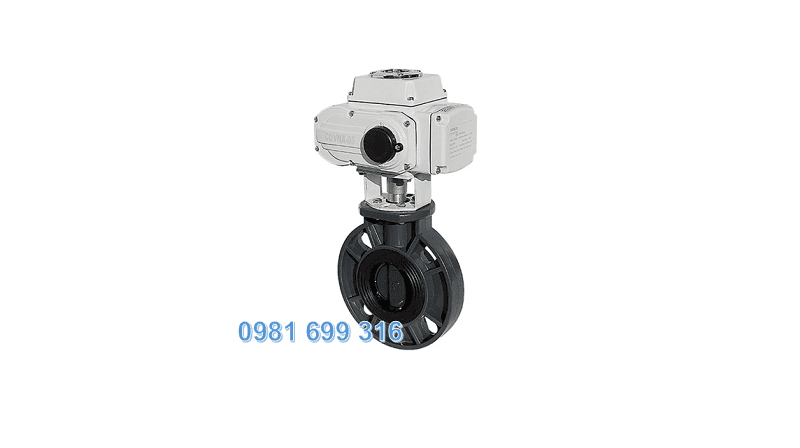

• Van bướm điệm Nhựa

Phân loại theo động cơ :

Đối với dòng van nay có hai loại động cơ chính :

• Van điều khiển điện ON/OFF : Thường được thiết kế để điều khiển và kiểm soát dòng khí nén trong các hệ thống công nghiệp.Khác với các dòng van tay quay hoặc tay gạt khác,van bướm điện ON/OFF có khả năng mở hoàn toàn hoặc đóng hoàn toàn,không có chế độ mở một phần.
• Van điều khiển điện tuyến tính : Đối với dạng van này khi sử dụng có nhiều ưu thế hơn dạng on/off,thực hiện việc đóng mở van theo góc từ 0 – 90 độ,có thể điều tiết lưu lượng dòng chảy lưu chất bên trong hệ thống khi đi qua van theo các góc khác nhau.

4 Thông số kĩ thuật

Kích thước : DN50 – DN1000

Vật liệu : Inox,gang,thép,nhựa

Kiểu lắp : Mặt bích,bulong

Kiểu dáng van bướm : Wafer,tai bích,mặt bích

Môi trường làm việc : Nước,khí,ga,xăng,dầu,hoá chất

Góc quay hành trình : 90 độ,tuyến tính

Áp lực : PN10,PN16,PN25

Nhiệt độ : 0 độ C ~ 200 độ C

Kiểu đóng mở : ON/OFF hoặc tuyến tính

Điện áp : 24V,220V,380V

Xuất xứ : Đài Loan,Hàn Quốc,Nhật Bản,Malaysia

Chế độ bảo hành : 12 tháng,1 đổi 1 nếu phát hiện lỗi của nhà sản xuất.

Tình trạng : Luôn sẵn hàng

5 Ứng dụng trong đường ống

Van bướm điện mang nhiều ưu điểm nổi bật hơn trong việc vận hành và đóng mở van,giúp tiết kiệm được chi phí nhân công,nên được sử dụng trong rất nhiều lĩnh vực khác nhau.Sau đây là những ứng dụng điển hình của dòng van này.

Sử dụng cho các hệ thống cung cấp nước,xử lý nước thải.

Sử dụng cho các nhà máy thủy điện,năng lượng,trạm bơm nước.

Sử dụng cho các hệ thống tưới tiêu,cung cấp nước nuôi trồng thủy hải sản.

Sử dụng trong các đường ống sản xuất bia,rượu,thực phẩm,dược phẩm.

Sử dụng trong hệ thống sản xuất xăng,dầu,hoá chất.

Sử dụng trong các hệ thống khí ga,nồi áp suất.

6 Tổng kho van bướm điện tại Asia

Công ty chúng tôi đem tới quý khách hàng các loại van bướm,van dao,van bi điều khiển điện…được chúng tôi nhập khẩu trực tiếp từ nhiều quốc gia có ngành công nghiệp phát triển như Đài Loan,Hàn Quốc,Nhật Bản,Malaysia.Đảm bảo sản phẩm hoàn toàn chính hãng,giá cả rẻ nhất thị trường hiện nay.

Đầy đủ giấy tờ CO~CQ,hóa đơn VAT.

Hàng sẵn kho,vận chuyển linh hoạt toàn quốc trong thời gian 3 – 7 ngày.

Liên hệ ngay cho chúng tôi để được tư vấn báo giá về từng loại van.
