Van bướm kẹp Wafer

Van bướm kẹp Wafer là dòng van bướm được thiết kế phần thân có 2 tai hoặc 4 tai trên thân,để kết nối với các mặt bích trên đường ống xong dùng bulong siết chặt lại là xong quá trình lắp đặt.Van được ứng dụng trong nhiều hệ thống ngành nghề khác nhau từ hệ thống dân sinh đến khu công nghiệp sản xuất.Ngoài ra dòng van này còn có tên gọi khác là van bướm đa tiêu chuẩn bởi chúng có thể kết nối được với tất cả các loại mặt bích trên đường ống như JIS,ANSI,DIN,BS,mà không cần bận tâm đến tiêu chuẩn kết nối nào.

1 Cấu tạo và ưu điểm van bướm kẹp Wafer

I.Cấu tạo van bướm

Trong các ngành công nghiệp sản xuất và xây dựng hiện nay,van bướm kẹp wafer được sử dụng rất là phổ biến trong các đường ống nhỏ và vừa.Cùng Asia tìm hiểu các bộ phận cấu tạo nên van bướm :

-Thân van : Là bộ phận bao bọc bảo vệ các chi tiết trong van,được làm hoàn toàn bằng các vật liệu như inox,gang,thép,nhựa

-Đĩa van : Có tác dụng đóng/mở,điều tiết dòng chảy lưu chất bên trong đường ống.

-Trục van : Bộ phận có đầu trên kết nối trực tiếp vào bộ điều khiển,đầu dưới kết nối với đĩa van.

-Bộ điều khiển : Thường được sử dụng tay quay,tay gạt,khí nén,điều khiển điện.

-Gioăng làm kín : Thường được làm bằng cao su EPDM,giúp van kín khít hơn khi đóng,hạn chế rò rỉ lưu chất ra bên ngoài.

II.Ưu điểm của dòng van này

Van bướm là dòng van khá quen thuộc đối với người tiêu dùng,chúng được lắp đặt rất là phổ biến trong nhiều hệ thống sản xuất hiện nay.Vậy chúng có những đặc điểm nổi trội gì,được người tiêu dùng ưa chuộng và lắp đặt nhiều như vậy.

Thiết kế đơn giản,thuận tiện cho việc sửa chữa,lắp đặt.

Đa dạng về kích thước,vật liệu.

Hoạt động đa dạng trong nhiều môi trường,nhiệt độ khác nhau.

Có độ kín khít cao,hạn chế rò rỉ lưu chất khi vận hành.

Bộ điều khiển đa dạng,giúp đóng mở một cách nhanh chóng.

2 Ứng dụng trong đường ống

Van bướm được thiết kể kiểu đóng mở nhanh chóng khi trục xoay qua trái hoặc qua phải một gó 90 độ.Vì vậy chúng được ứng dụng khá rộng rãi trong các hệ thống đường ống của các ngành công nghiệp sản xuất.Cụ thể như :

Dùng cho các hệ thống cấp nước,sử lý nước thải tại các hộ gia đình,trung cư,khi công nghiệp,xí nghiệp.

Ứng dụng trong các hệ thống máy xấy,điều hòa.

Sử dụng cho các đường ống dẫn nước bể bơi,tưới tiêu chăn nuôi,trồng trọt.

Dùng cho các nhà máy sản xuất xi măng,lúa gạo,thức ăn chăn nuôi.

Sử dụng trong các hệ thống khai thác khoáng sản,xăng,dầu.

3 Phân loại van bướm kẹp Wafer

I.Phân loại theo phương thức vận hành

Khi chúng ta lắp đặt van bướm hay bất kì dòng van bi,van cổng,van 1 chiều…vào các hệ thống đường ống,đòi hỏi người sử dụng phải xem xét vị trí lắp đặt,môi trường làm việc sao cho phù hợp.Với các dòng van thường xuyên tiếp xúc với môi trường nắng mưa hay sử dụng trong nhà,thì người dùng cần cân nhắc phương thức vận hành sao cho hợp lý nhất.

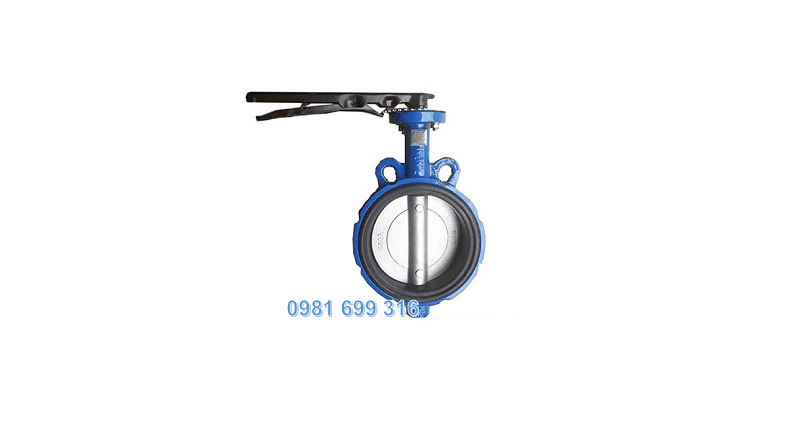

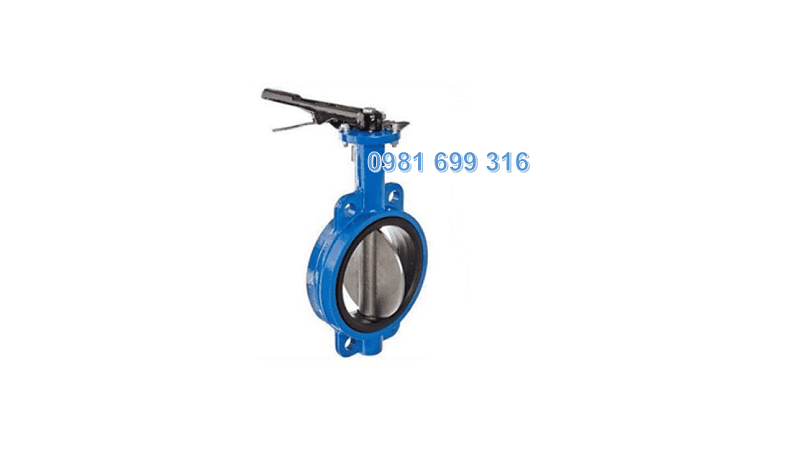

-Van bướm tay gạt

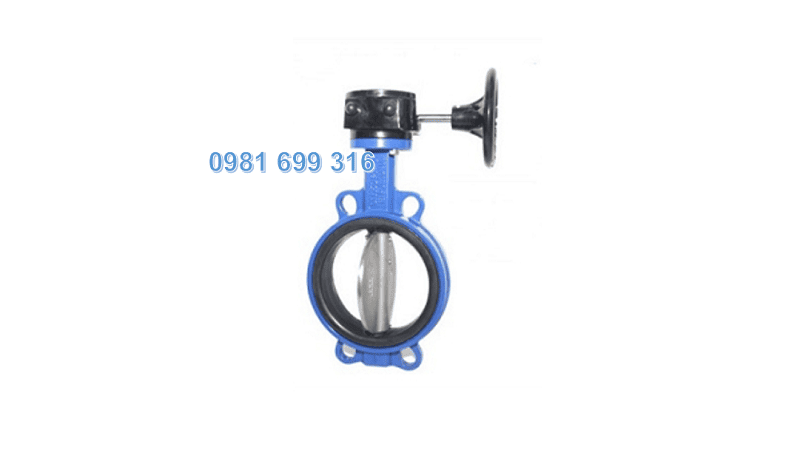

-Van bướm tay quay

-Van bướm điều khiển khí nén

-Van bướm điều khiển điện

II.Phân loại theo vật liệu

Như chúng ta đã biết,với ngành công nghiệp Việt Nam ngày càng phát triển như hiện nay.Thì các hệ thống máy móc ngày càng đa dạng,nhằm đáp ứng cho công việc để cũng như nhiều môi trường nhiệt độ khác nhau.Vì vậy các dòng van côngn nghiệp cũng được chế tạo từ nhiều vật liệu khác nhau,giúp chúng vận hành hiệu quả cũng như bền bỉ trong mỏi môi trường.Van bướm kẹp wafer được chế tạo từ các vật liệu sau.

Van bướm wafer inox

Van bướm wafer nhựa

Van bướm wafer gang

Van bướm wafer thép

4 Thông số kỹ thuật

Khi cung cấp các dòng van ra thị trường,các nhà sản xuất đều đưa ra những thông số kỹ thuật chung cũng như cấu tạo.Giúp người dùng hiểu rõ hơn cũng như đưa ra những lựa chọn phù hợp,giúp hệ thống hoạt động an toàn cũng như tiết kiệm chi phí.

Kích thước chung : DN50 – DN600

Vật liệu chế tạo: Inox,gang,thép

Kiểu kết nối : Kẹp wafer

Môi trường làm việc : Nước,khí,hơi

Khả năng chịu áp lực : PN10,PN16

Nhiệt độ : 0 độ C ~ 80 độ C

Bộ điều khiển : Tay gạt,tay quay,điều khiển khí nén,điều khiển điện

Xuất xứ : Đài Loan,Trung Quốc,Hàn Quốc,Malaysia

5 Sẵn các loại van bướm tại asia

Asia tự hào là đơn vị hàng đầu trong lĩnh vực xuất nhập khẩu và cung cấp các dòng van bướm inox,van bướm gang,van bướm thép…đầy đủ kích thước,vật liệu khác nhau.Giúp người dùng dễ dàng lựa chọn và sử dụng,khi quý khách hàng mua và sử dụng,chúng tôi cung cấp đầy đủ hình ảnh,catalog,giấy tờ CO~CQ,hóa đơn VAT.Cũng như cam kết sản phẩm hoàn toàn chính hãng,bảo hành 12 tháng,1 đổi 1 nếu phát hiện lỗi của nhà sản xuất.

Liên hệ ngay cho chúng tôi để được tư vấn,lắp đặt,báo giá.
