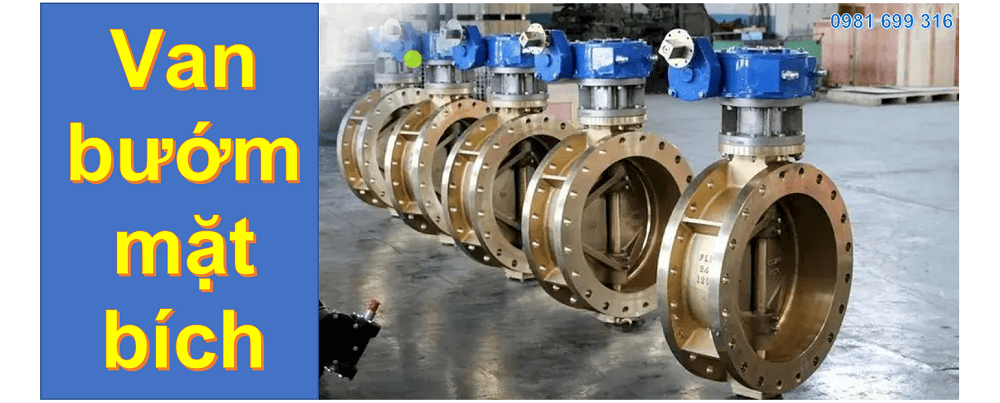

Van bướm mặt bích

Van bướm mặt bích là thiết bị kiểm soát dòng chảy quen thuộc trong nhiều hệ thống công nghiệp hiện đại. Khi yêu cầu độ kín, độ ổn định và khả năng vận hành lâu dài ngày càng cao, việc hiểu đúng cấu tạo, nguyên lý và ứng dụng của dòng van này trở nên cần thiết. Nội dung dưới đây mang lại góc nhìn kỹ thuật, thực tiễn và giá trị triển khai rõ ràng.

1 Van bướm mặt bích là gì?

Van bướm mặt bích là loại van công nghiệp sử dụng đĩa van dạng cánh bướm để đóng mở hoặc điều tiết lưu chất. Hai đầu van được thiết kế kết nối mặt bích, giúp liên kết chắc chắn với đường ống thông qua bu lông và gioăng làm kín.

Trong thực tế vận hành, van bướm mặt bích được đánh giá cao nhờ kết cấu gọn, mô-men vận hành thấp và khả năng làm việc ổn định trong nhiều điều kiện áp suất. Asia Industry nhận thấy đây là lựa chọn phổ biến cho các hệ thống cần độ an toàn và tuổi thọ dài hạn.

2 Cấu tạo và nguyên lý hoạt động van bướm mặt bích

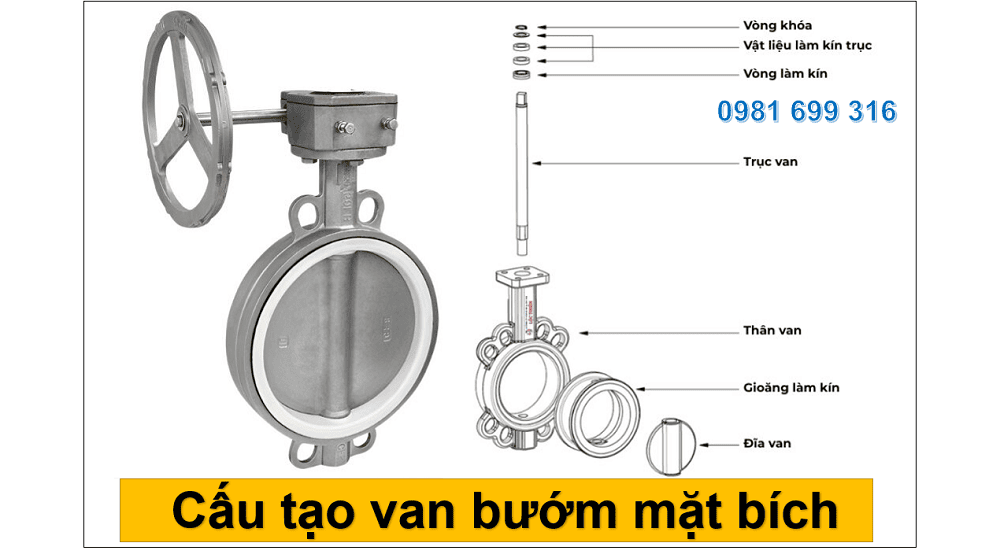

I. Cấu tạo van bướm mặt bích

Van bướm mặt bích được cấu tạo từ các bộ phận sau:

-Thân van và mặt bích kết nối: Thân van thường được chế tạo từ gang, inox hoặc thép carbon. Phần mặt bích tuân theo các tiêu chuẩn như JIS, DIN, ANSI, đảm bảo khả năng lắp đặt đồng bộ trong hệ thống đường ống công nghiệp.

-Đĩa van và trục van: Đĩa van là bộ phận trực tiếp tiếp xúc với lưu chất. Khi trục quay, đĩa xoay quanh trục để đóng hoặc mở dòng chảy. Vật liệu đĩa thường là inox nhằm tăng khả năng chống ăn mòn.

-Gioăng làm kín: Gioăng cao su EPDM, PTFE hoặc NBR giúp van đạt độ kín cao. Đây là yếu tố quyết định hiệu quả làm việc của van bướm mặt bích trong môi trường nước, hóa chất hoặc thực phẩm.

3 Nguyên lý hoạt động của van bướm mặt bích

Van bướm mặt bích hoạt động dựa trên chuyển động xoay 90 độ của đĩa van. Khi đĩa song song với dòng chảy, van mở hoàn toàn. Khi đĩa vuông góc với dòng chảy, van đóng kín. Nguyên lý đơn giản nhưng hiệu quả giúp thiết bị này đáp ứng tốt các yêu cầu đóng mở nhanh, điều tiết linh hoạt và giảm tổn thất áp suất trong đường ống.

Phân loại van bướm mặt bích phổ biến

Van bướm mặt bích là thiết bị đóng mở dòng chảy bằng cánh bướm, kết nối trực tiếp với đường ống thông qua mặt bích tiêu chuẩn. Asia Industry nhận thấy việc phân loại rõ ràng giúp Kỹ sư & Nhà thiết kế, Nhà mua hàng, Quản lý chuỗi cung ứng và các Chủ đầu tư tối ưu chi phí, đồng thời giảm rủi ro kỹ thuật.

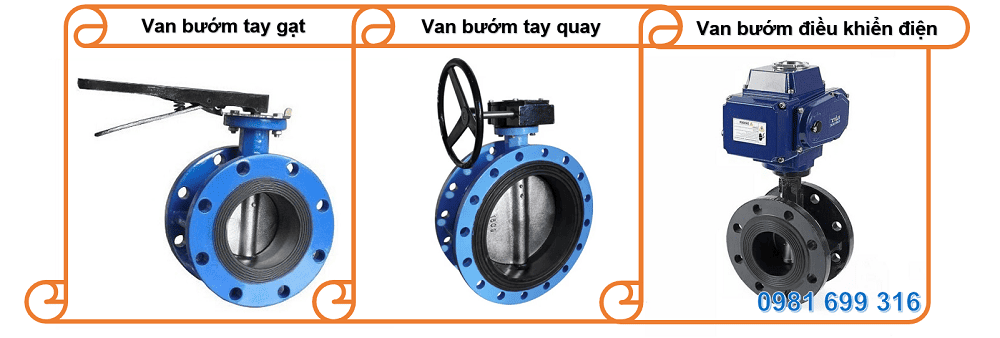

Phân loại theo phương thức vận hành

Đây là cách phân loại được quan tâm hàng đầu khi thiết kế và vận hành hệ thống.

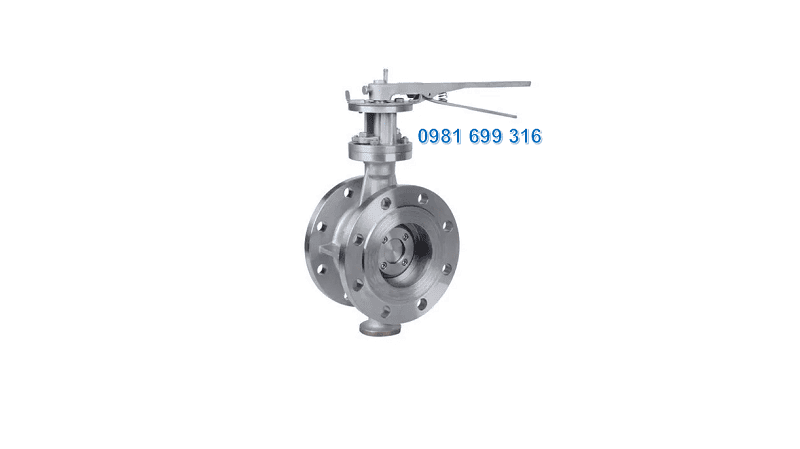

+Van bướm mặt bích tay gạt: Loại van này sử dụng tay gạt để xoay trục cánh. Kết cấu đơn giản, thao tác nhanh, phù hợp hệ thống có kích thước nhỏ và trung bình. Ưu điểm lớn nhất là chi phí đầu tư thấp và dễ bảo trì.

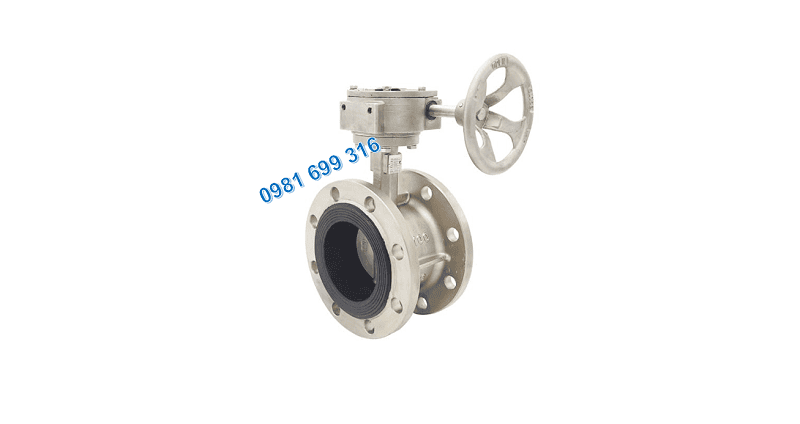

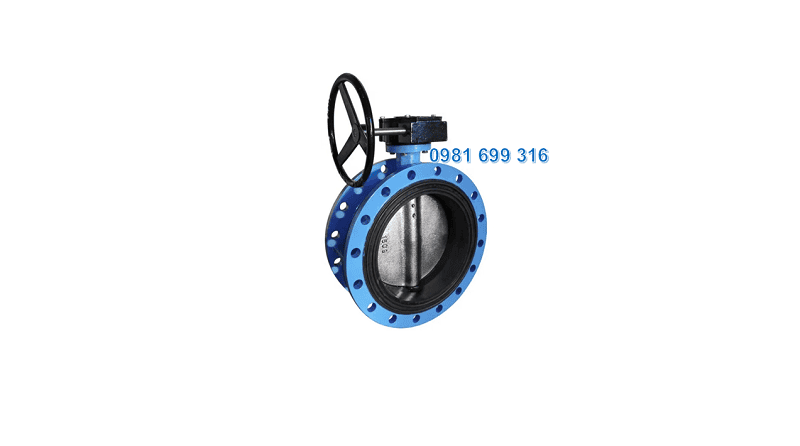

+Van bướm mặt bích tay quay: Van vận hành bằng hộp số vô lăng, cho phép đóng mở chính xác hơn. Loại này thường dùng cho đường ống kích thước lớn hoặc vị trí cần kiểm soát lưu lượng ổn định. Khả năng giảm lực thao tác giúp tăng tuổi thọ thiết bị.

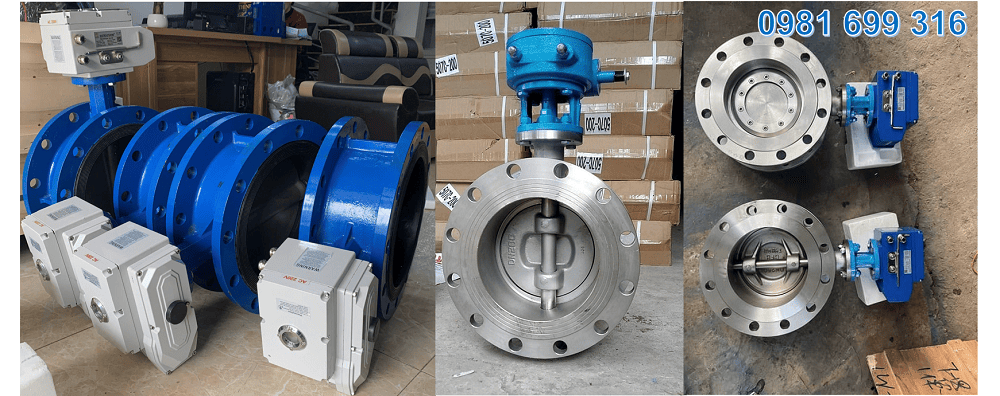

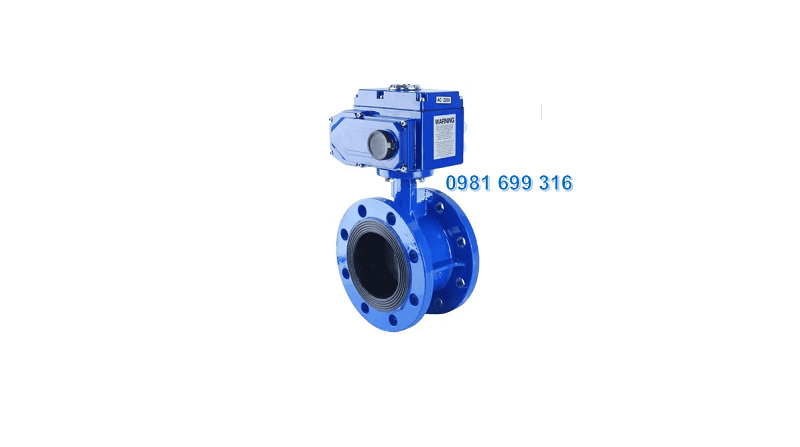

+Van bướm mặt bích điều khiển: Van được tích hợp bộ điều khiển điện hoặc khí nén. Giải pháp này phù hợp dây chuyền tự động hóa trong ngành Food, Beverage và Pharma. Khả năng đóng mở từ xa giúp nâng cao hiệu suất vận hành và an toàn hệ thống.

Phân loại theo vật liệu chế tạo

Vật liệu quyết định trực tiếp đến độ bền, khả năng chống ăn mòn và phạm vi ứng dụng.

-Van bướm mặt bích gang: Thân gang cầu hoặc gang xám được sử dụng phổ biến trong hệ thống cấp thoát nước. Giá thành hợp lý, khả năng chịu áp trung bình. Giải pháp kinh tế cho các công trình dân dụng và hạ tầng.

-Van bướm mặt bích inox: Inox 304 hoặc 316 mang lại khả năng chống ăn mòn vượt trội. Thường dùng trong môi trường hóa chất, thực phẩm và dược phẩm. Độ bền cao giúp giảm chi phí vận hành dài hạn.

-Van bướm mặt bích thép: Thân thép carbon hoặc thép hợp kim đáp ứng yêu cầu áp suất và nhiệt độ cao. Loại này xuất hiện nhiều trong hệ thống hơi, dầu và khí. Tính ổn định cơ học là điểm mạnh nổi bật.

Phân loại theo cấu tạo cánh van

Cánh van ảnh hưởng trực tiếp đến khả năng làm kín và kiểm soát dòng chảy.

*Van bướm mặt bích cánh inox: Cánh inox có bề mặt nhẵn, hạn chế bám cặn. Phù hợp ngành chế biến và hệ thống yêu cầu vệ sinh cao. Hiệu quả làm kín ổn định trong thời gian dài.

*Van bướm mặt bích cánh bọc cao su: Cánh được phủ EPDM hoặc NBR giúp tăng khả năng kín nước. Thường dùng trong hệ thống nước sạch và nước thải. Khả năng giảm rung và tiếng ồn là ưu thế đáng kể.

Ưu điểm nổi bật trong hệ thống công nghiệp

Van bướm mặt bích mang lại nhiều lợi ích rõ rệt khi triển khai thực tế:

–Khả năng làm kín cao, hạn chế rò rỉ tại vị trí kết nối.

-Độ bền cơ học tốt, phù hợp vận hành liên tục.

-Lắp đặt chắc chắn, giảm rung lắc so với dạng kẹp wafer.

-Chi phí tối ưu, đặc biệt với đường ống kích thước lớn.

Từ góc độ kỹ thuật, Asia Industry đánh giá đây là giải pháp cân bằng giữa hiệu suất, chi phí và độ an toàn.

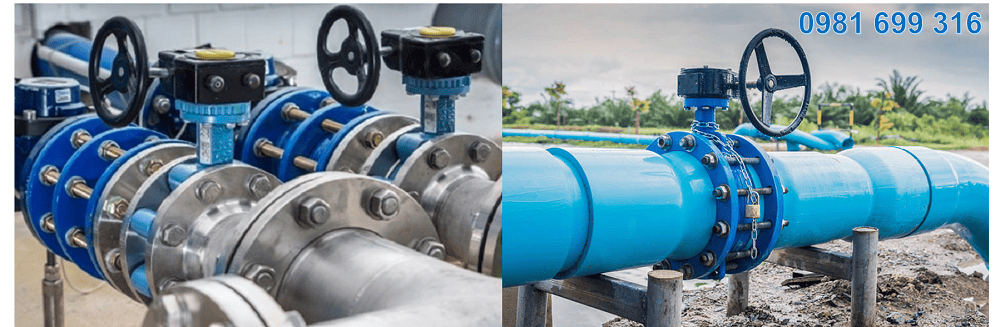

Ứng dụng thực tế của van bướm mặt bích

Van bướm mặt bích là thiết bị đóng mở và điều tiết dòng chảy bằng cánh bướm, kết nối cố định với đường ống thông qua mặt bích tiêu chuẩn. Asia Industry đánh giá đây là dòng van mang tính ứng dụng cao, phù hợp nhiều lĩnh vực từ hạ tầng đến sản xuất công nghiệp chuyên sâu.

• Ứng dụng trong hệ thống cấp thoát nước.
• Ứng dụng trong ngành chế biến thực phẩm và đồ uống.
• Ứng dụng trong hệ thống HVAC.
• Ứng dụng trong ngành dược phẩm và hóa chất.
• Ứng dụng trong ngành dầu khí và năng lượng.
• Ứng dụng trong các nhà máy sản xuất công nghiệp.

•

Thông số kỹ thuật

Khi đưa các sản phẩm van bướm mặt bích ra ngoài thị trường, các nhà sản xuất sẽ cung cấp một vài thông số liên quan, chi tiết tới dòng sản phẩm này. Việc này giúp cho người tiêu dùng hiểu rõ hơn từ đó đưa ra lựa chọn sao cho phù hợp.

• Kích thước: DN50 – DN500
• Vật liệu: Inox, gang, thép
• Áp lực: PN10, PN16
• Tiêu chuẩn mặt bích: JIS, BS, ANSI, DIN
• Môi trường làm việc: Nước, khí, hóa chất
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc

Tổng kho van bướm mặt bích tại Asia

Van bướm mặt bích là giải pháp kiểm soát dòng chảy hiệu quả, bền bỉ và linh hoạt cho nhiều hệ thống công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý và tiêu chí lựa chọn giúp doanh nghiệp tối ưu chi phí, nâng cao độ an toàn và hiệu suất vận hành. Asia Industry đồng hành cùng các dự án trong việc cung cấp giải pháp van công nghiệp phù hợp và đáng tin cậy.

Ngoài ra tất cả sản phẩm van bướm bên công ty chúng tôi đều được nhập khẩu trực tiếp từ các nhà máy không qua trung gian, giá cả cạnh tranh nhất thị trường. Đầy đủ giấy tờ CO~CQ, hóa đơn VAT, liên hệ ngay trực tiếp cho đơn vị chúng tôi, để được tư vấn, báo giá:
