Van điện từ

Hiện nay,van điện từ là một trong những dòng van điều khiển được ứng dụng nhiều nhất trong các dây chuyền sản xuất.Cùng Asia tìm hiểu về cấu tạo,nguyên lý làm việc,cũng như những ứng dụng của dòng van này,ngay sau bài viết dưới đây.

1 Van điện từ

Van điện từ là thiết bị vận hành bằng cơ điện dùng để đóng mở dòng chảy lưu chất bên trong hệ thống.Được chế tạo từ nhiều chất liệu khác nhau như inox,đồng,nhựa…Thường dùng nguồn điện 24V,110V,220V xoay chiều hoặc một chiều.Hoạt động bền bỉ,tiêu hao ít năng lượng và thiết kế nhỏ gọn,được ứng dụng trong rất nhiều ngành công nghiệp khác nhau.

2 Thông số kĩ thuật

Kích thước : DN10 – DN200

Vật liệu : inox,đồng,gang,nhựa

Kiểu kết nối : Nối ren trong,nối bích

Điện áp : 24V,110V,220V

Áp lực : PN10,PN16

Ký hiệu : Thường đóng,thường mở

Nhiệt độ : 0 độ C ~ 200 độ C

Môi trường làm việc : Nước,khí,ga,xăng,dầu,hóa chất

Xuất xứ : Đài Loan,Trung Quốc,Hàn Quốc,Malaysia

Bảo hành : 12 Tháng

3 Cấu tạo và ưu điểm khi sử dụng

Van được sản xuất từ nhiều vật liệu khác nhau,để đáp ứng nhu cầu sử dụng cho từng hệ thống cũng như chi phí cho người tiêu dùng.Nhưng nhìn chung chúng đều có cấu tạo gồm 5 bộ phận chính sau :

• Thân van : Được đúc nguyên khối từ nhiều vật liệu khác nhau đồng,inox,gang,nhựa,phân thân dưới có lỗ hổng cho dòng chảy lưu chất đi qua,phần thân trên gắn trực tiếp vào trục van.
• Coil điện : Là bộ phận chính giúp tạo ra từ trường cho van,coil thường được quấn bằng dây đồng vỏ bọc bằng thép hoặc nhựa đúc.
• Màng van : Thường được làm hoàn toàn bằng cao su,giúp van kín khít,hạn chế rò rỉ lưu chất,đảm bảo an toàn cho hệ thống.
• Lò xo : Thường được làm từ vật liệu chống gỉ,giúp giữ cho đĩa van nâng lên hoặc hạ xuống.
• Piston : Bộ phận trực tiếp thực hiện việc đóng mở.

Những ưu điểm nổi bật mà dòng van điện từ này mang lại :

Thiết kế đơn giản,nhỏ gọn,thuận tiện cho việc vận chuyển,lắp đặt.

Đa dạng về vật liệu tạo thành,giúp người dùng dễ dàng lựa chọn trong việc mua và sử dụng.

Mỗi lại môi trường đều có các loại van điên từ đáp ứng được nhu cầu về kĩ thuật đề ra.

Điều khiển tự động giúp người dùng đóng mở nhanh chóng,tiết kiệm thời gian,nhân lực.

Có các bộ phận tách rời,dễ dàng cho việc thay thế sửa chữa các chi tiết bên trong.

4 Phân loại van điện từ

Van điện từ được sử dụng phổ biến trong nhiều hệ thống lắp đặt khác nhau.Chính vì vậy để tiện lợi cho việc lắp đặt và sửa chữa thì chúng được cấu tạo,thiết kế theo nhiều kiểu khác nhau,người ta sẽ phân loại dòng van này theo nhiều tiêu chí khác nhau :

4.1 Phân loại theo chức năng

– Van điện từ thường đóng : Là dòng van được sử dụng phổ biến nhất hiện nay,khi chưa cấp điện van luôn ở trong trạng thái đóng ngăn chặn không cho dòng chảy lưu chất đi qua,còn khi ta cấp điện cuộn coil sẽ hút piston lên cho phép lưu chất chảy qua,giúp dòng chảy ổn định nhanh chóng,hệ thống hoạt động một cách hiệu quả.khi muốn van trở lại bình thường người dùng chỉ cần ngắt dòng điện thì van sẽ tự động đóng.

– Van điện từ thường mở : Cũng như tên gọi dòng van này nó luôn ở trạng thái mở,cho dòng chảy lưu chất đi qua khi ta chưa tác động hoặc cấp điện cho nó,giúp cho lưu chất chảy qua van một cách nhanh chóng và ổn định.Khi ta muốn dừng dòng chảy qua van lại,chỉ cần cấp nguồn điện tương ứng cho dòng van đang sử dụng thì cuộn coil sẽ đẩy piston xuống ngăn chặn dòng chảy lưu chất lại.Loại van này phù hợp cho các hệ thống hoạt động liên tục.

4.2 Phân loại theo kiểu kết nối

Khi ta mua van để lắp đặt cho một đường ống bất kì thì kiểu lắp của van rất là quan trọng.Nó đảm bảo cho hệ thống hoạt động một cách an toàn,ổn định,nếu lựa chọn sai sẽ dẫn tới việc không thể lắp đặt cũng như không đảm bảo cho việc lắp đặt chúng.Có 2 kiểu kết nối thường gặp :

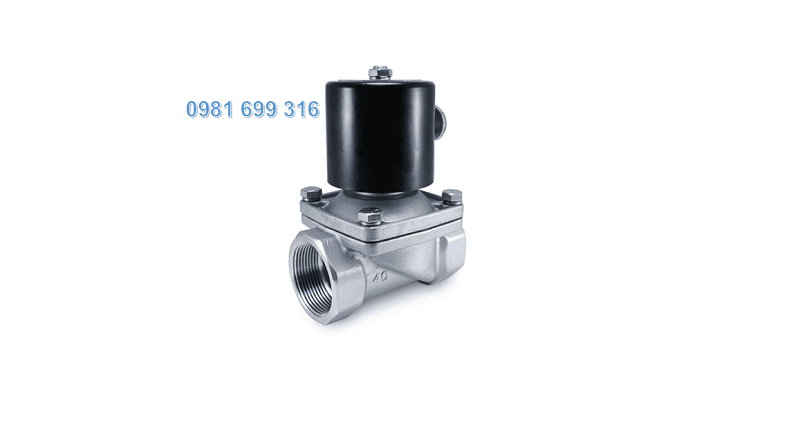

Van điện từ nối ren : Là loại van thường dùng cho kết nối các đường ống nhỏ từ DN15 – DN100,với kiểu nối ren thuận tiện cho việc lắp đặt và sửa chữa

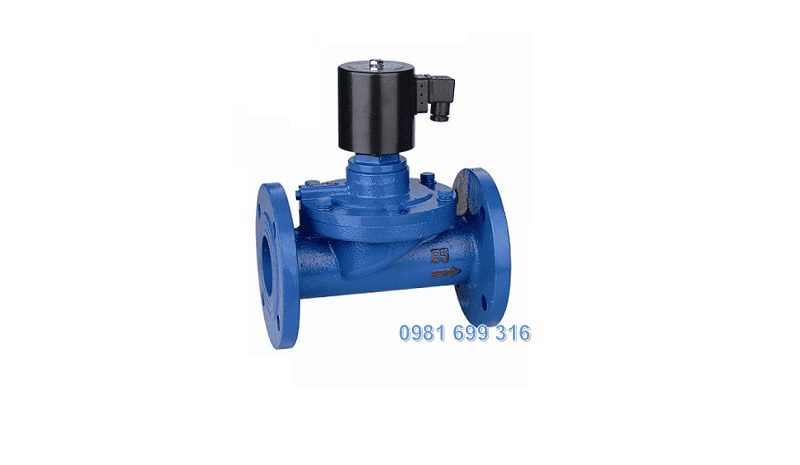

Van điện từ nối bích : Thường được sử dụng trong các hệ thống yêu cầu độ kín khít,an toàn cao,thường có kích thước từ DN50 – DN200,tiêu chuẩn mặt bích như JIS,BS,ANSI…đáp ứng được nhiều ưu cầu của người tiêu dùng.

4.3 Phân loại theo chất liệu

Chất liệu là lựa chọn hàng đầu đối với người tiêu dùng,việc lựa chọn sai ảnh hưởng lớn tới năng suất cũng như độ an toàn cho hệ thống.Chính vì vậy việc phân chi theo vật liệu để đáp ứng được các môi trường nhiệt độ khi hoạt động là rất quan trọng.Các chất liệu thường dùng bao gồm :

• Van điện từ Inox
• Van điện từ gang
• Van điện từ đồng

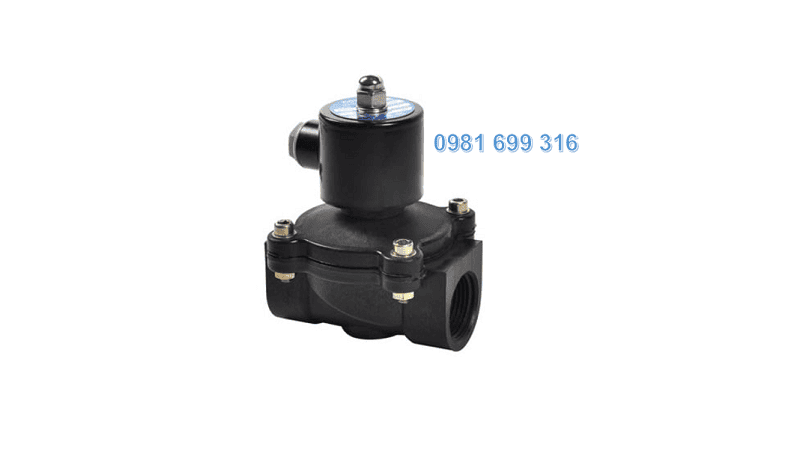

• Van điện từ nhựa

5 Ứng dụng lắp đặt trong hệ thống

Trước khi lắp đặt vào bất kì một đường ống nào,chúng ta cần tìm hiểu chính xác về kích thước,nhiệt độ,áp lực và lưu chất đi qua,để đảm bảo cho hệ thống hoạt động hiệu quả và an toàn.Những ứng dụng điển hình của dòng van này như :

Sử dụng cho các hệ thống PCCC,bể bơi,đài phun nước.

Sử dụng cho các hệ thống sản xuất bia rượu,thực phẩm,dược phẩm.

Dùng trong các hệ thống sản xuất xăng,dầu,hóa chất.

Sử dụng cho các hệ thống tưới tiêu trồng trọt,chăn nuôi thủy hải sản.

Sử dụng cho các hệ thống dẫn khí ga,hơi nước.

6 Địa điểm cung cấp van điện từ chất lượng

Asia là đơn vị hàng đầu trong lĩnh vực xuất nhập khẩu các dòng van từ,với kho hàng rộng rãi chúng tôi có số lượng hàng lớn và đa dạng.Ngoài ra bên đơn vị chúng tôi luôn có các dòng van điện,van khí nén,giúp mọi người thuận lợi cho việc mua và sử dụng.

Đảm bảo sản phẩm hoàn toàn chính hãng,đầy đủ giấy tờ,hóa đơn.

Chính sách bảo hành lên tới 12 tháng,1 đổi 1 nếu phát hiện lỗi nhà sản xuất.

Liên hệ ngay cho chúng tôi để được tư vấn lắp đặt.
